جهاز الاختبار هذا محمول ويمكن استخدامه للاختبارات الداخلية والميدانية. وهو قابل للتطبيق على نطاق واسع في مختلف وحدات البناء ومعاهد البحوث لتحليل وتحديد درجة الترابط بين الأسفلت المستحلب والركام.

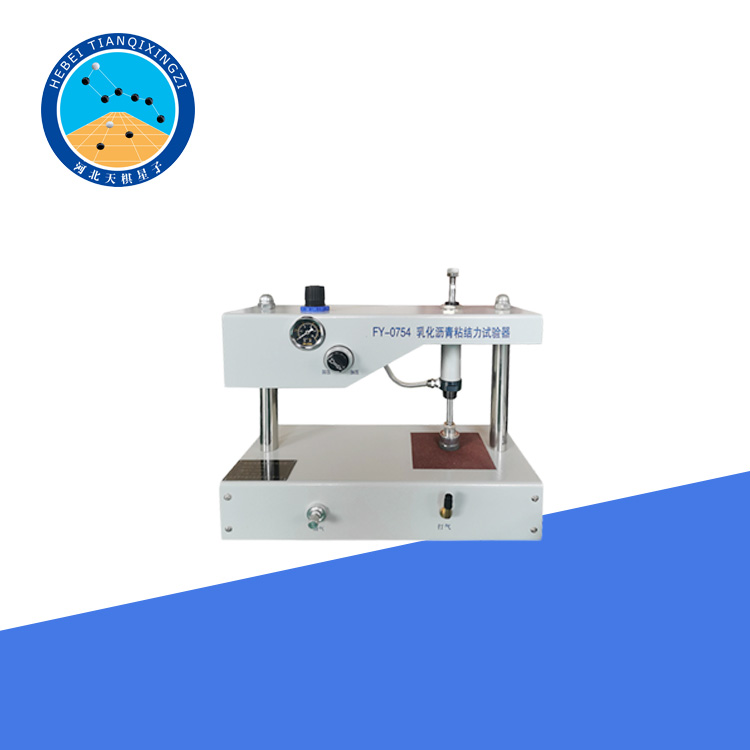

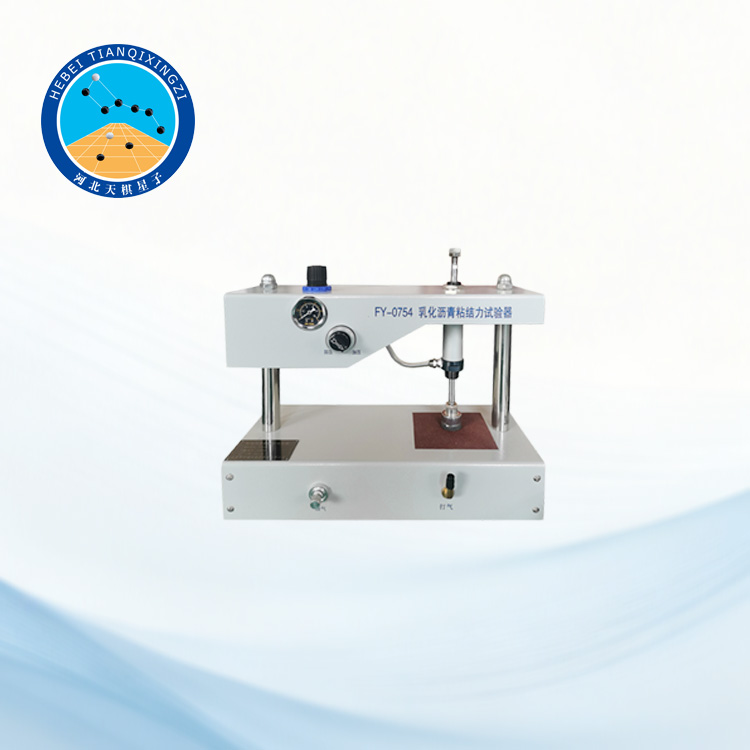

جهاز اختبار التصاق مستحلب الأسفلت لطبقة السلاوري سيل

الموديل: LQA-0754

أولاً: مقدمة عن المنتج

صُمم جهاز اختبار الالتصاق وصُنع وفقًا لمتطلبات "اختبار زمن معالجة خليط الأسفلت المستحلب" (T0754-2000) في معيار وزارة النقل بجمهورية الصين الشعبية JJ052-2000 "إجراءات اختبار الأسفلت وخلطات الأسفلت في هندسة الطرق السريعة". وهو جهاز متخصص يُستخدم لتحديد درجة الالتصاق بين المستحلب والركام، ولتحديد الوقت اللازم لفتح الطريق أمام حركة المرور بعد تطبيق طبقة الأسفلت. ويُعد هذا الجهاز قطعة أساسية في اختبار نسب خلط خليط الأسفلت المستحلب.

ثانيًا: المعايير الفنية

قطر الوسادة المطاطية: ٢٨.٦ مم

سُمك الوسادة المطاطية: ٦.٤ مم

صلابة الوسادة المطاطية: ٦٠

أقصى ضغط: ١ ميجا باسكال

قالب دائري: ٦٠ مم × ٦ مم؛ ٦٠ مم × ١٠ مم

مفتاح عزم الدوران: ٠-٥ نيوتن متر

ثالثًا: تعليمات الاستخدام

١. اقرأ بعناية طرق الاختبار والإجراءات المتعلقة بالتجربة.

٢. جهّز عينات الاختبار وضعها على طاولة عمل الجهاز.

٣. وصّل سلك الطاقة.

٤. ثبّت مفتاح ربط على الطرف العلوي لقضيب مكبس الأسطوانة.

٥. أدخل أنبوب التوصيل في مدخل الهواء.

٦. استخدم مضخة هواء أو ضاغط هواء لضغط الهواء عبر صمام تنظيم ضغط المدخل.

٧. عند الوصول إلى ضغط ٠٫٧٢ ميجا باسكال تقريبًا عند منفذ عادم مضخة الهواء أو ضاغط الهواء، اسحب مقبض صمام تنظيم الضغط، ثم اضبط ضغط مخرج الصمام ببطء للحفاظ على قراءة مقياس الضغط في الجهاز عند ٠٫٤٨ ميجا باسكال (٤٩ كجم/سم²).

٨. اضغط على المقبض وزر التشغيل في الوقت نفسه. سيبدأ رأس الضغط الموجود فوق العينة بالضغط لأسفل تدريجيًا.

٩. عند ضغط رأس الضغط بالكامل على سطح العينة، راقب قراءة مقياس الضغط مرة أخرى. إذا كانت القراءة أقل من ٠٫٤٨ ميجا باسكال، اسحب مقبض صمام تنظيم الضغط مرة أخرى واضبطه وفقًا لذلك. ثم حافظ على هذا الضغط لمدة ٥-٦ ثوانٍ.

١٠. اضبط مفتاح عزم الدوران على الصفر، ثم ضع غلاف المفتاح على الطرف العلوي لقضيب مكبس الأسطوانة. قم بتدوير مفتاح عزم الدوران بسلاسة وبشكل أفقي من ٩٠ إلى ١٢٠ درجة خلال ٠.٧ إلى ١ ثانية. سجّل قراءة عزم الدوران والوقت المقابل. تمثل هذه القراءة قوة التماسك للعينة.

١١. أوقف تشغيل الجهاز. سيرتفع رأس الضغط تلقائيًا. يمكنك الآن مسح السطح السفلي لرأس الضغط. كرر الخطوات من ٥ إلى ٧ كل ١٥ دقيقة حتى يتوقف عزم الدوران عن الزيادة.

رابعاً: الاحتياطات

1. تنطبق طرق الاختبار المذكورة أعلاه فقط على المتطلبات المحددة في "اختبار زمن التصلب لخليط ملاط الأسفلت المستحلب (T0754-2000)" الصادر عن وزارة النقل بجمهورية الصين الشعبية، والمعيار JTJ052-2000 "إجراءات اختبار الأسفلت وخلطات الأسفلت في هندسة الطرق السريعة".

2. إذا تطلب الاختبار وفقًا لمتطلبات معيار الصناعة CJJ66-95 الصادر عن جمهورية الصين الشعبية، فيجب الحفاظ على ضغط تشغيل مقياس الضغط عند 0.49 ميجا باسكال (5.0 كجم/سم²). للاطلاع على طرق الاختبار المحددة، يُرجى الرجوع إلى المعيار CJJ66-95.

3. لتسهيل الاختبار، يُنصح باستخدام ضاغط هواء كمصدر للهواء، على أن يكون ضغط عادم الضاغط أقل من 0.8 ميجا باسكال (المواصفات المناسبة هي 0.7 إلى 0.8 ميجا باسكال، بقدرة حوالي 1.5 كيلو واط). يأتي ضاغط الهواء مزودًا بأنبوب عادم نايلون سريع التوصيل بقطر 6 مم أو 8 مم.

4. يجب تركيب فلتر هواء (بحجم عنصر ترشيح 40 مم أو أكبر) ومقياس ضغط (بمدى أكبر من 1 ميجا باسكال) عند منفذ عادم خزان ضاغط الهواء.

5. تستخدم الدائرة الهوائية لجهاز اختبار الالتصاق وصلات أنابيب سريعة التوصيل. في حال وجود تسريب للهواء في الوصلة أثناء الاختبار، ما عليك سوى إدخال الأنبوب بإحكام في الوصلة.

6. بعد الاختبار، احرص على تنظيف الجهاز وصيانته جيدًا لضمان خلوه من أي بقايا من الركام والأسفلت.

7. أثناء الاختبار، اتبع إجراءات التشغيل بدقة لضمان سير الاختبار بسلاسة.
