هذا الجهاز مناسب لتحديد القطبية الأيونية لجزيئات الأسفلت المستحلبة المختلفة، أي نوع الشحنة الأيونية. يتكون جهاز الاختبار من سلك طاقة، وأقطاب كهربائية، ووحدة رئيسية قابلة للتعديل (تعرض الجهد والتيار والزمن)، وأسلاك توصيل الأقطاب الكهربائية، وملاقط التمساح، وكؤوس زجاجية، وغيرها.

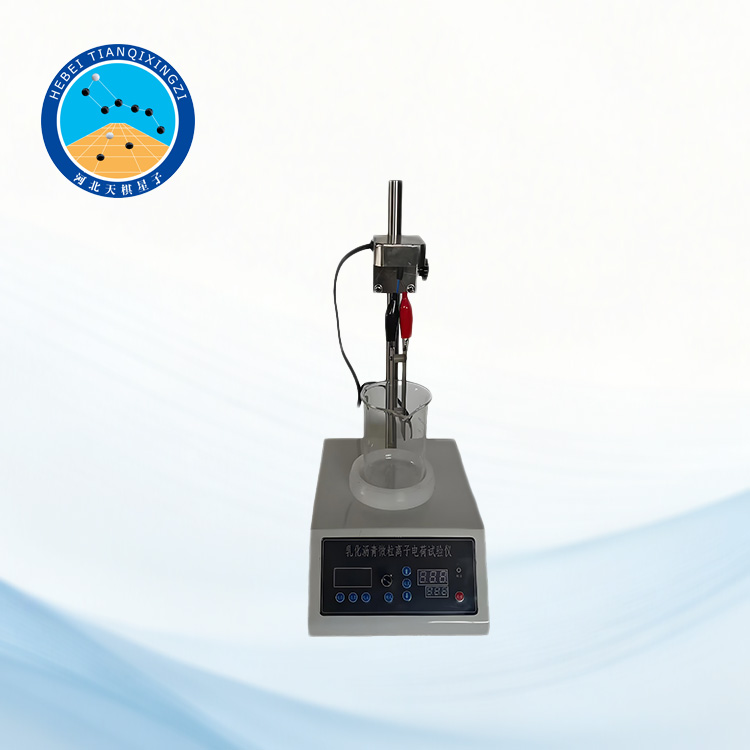

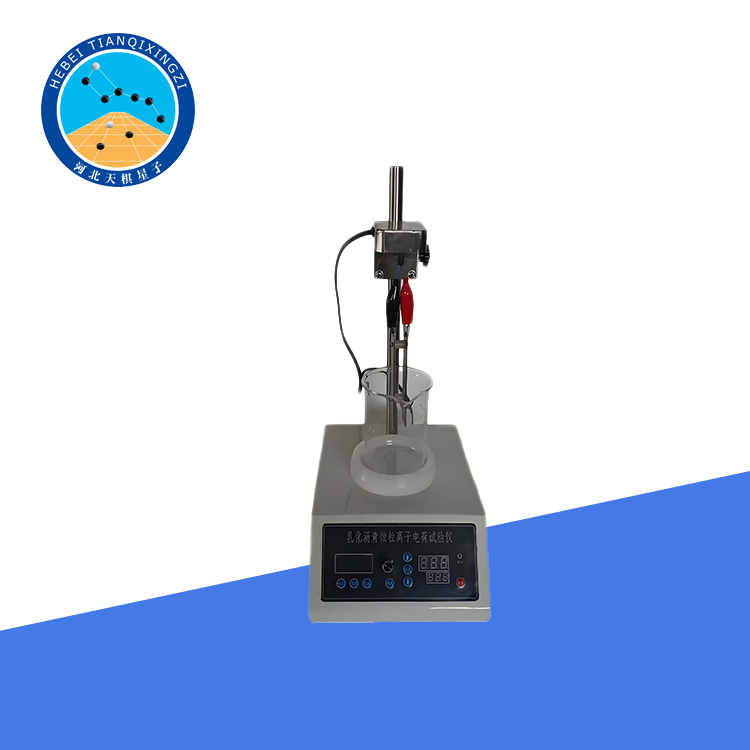

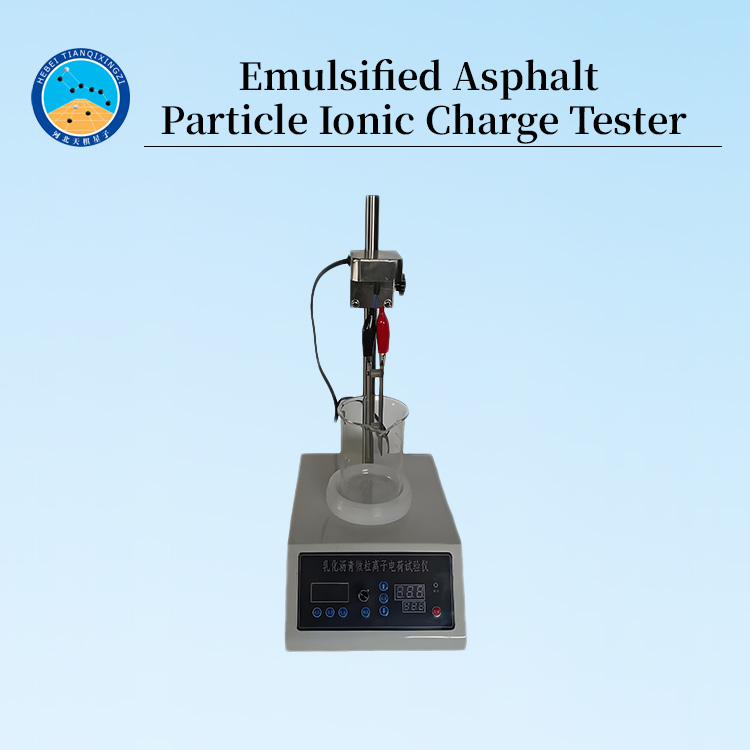

جهاز اختبار الشحنة الأيونية لجزيئات الأسفلت المستحلب

الموديل: LQJHT-0653

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار الشحنة الأيونية لجزيئات الأسفلت المستحلب من قبل شركتنا استنادًا إلى طريقة T0653-2025 "اختبار الشحنة الأيونية لجزيئات الأسفلت المستحلب" ضمن المعيار JTG 3410-2025 "إجراءات اختبار خلطات الأسفلت في هندسة الطرق السريعة".وفي تصميمه ومبادئ الاختبار، تم الرجوع إلى المعايير الدولية ASTM D244-23 "طرق الاختبار وإجراءات التشغيل للأسفلت المستحلب" و AASHTO T59-16 "طرق اختبار الأسفلت المستحلب"، وذلك لضمان العلمية والتوحيد القياسي وقابلية المقارنة الدولية لنتائج الاختبار.

ثانيًا: المعايير الفنية

1) جهد التغذية: 220 فولت

2) أقصى تيار خرج: 150 مللي أمبير

3) دقة التوقيت: ثانية واحدة، الحد الأدنى للتقسيم 0.1 ثانية، أقصى خطأ ±0.10 ثانية/ساعة.

4) مدة التوقيت: قابلة للتعديل من 0 إلى 999 ثانية

5) خرج جهد التيار المستمر: قابل للتعديل من 0 إلى 36 فولت، مزود بمقاومة متغيرة مدمجة، ويمكنه الحصول على تيار مستمر لا يقل عن 50 مللي أمبير.

6) الأقطاب الكهربائية: قطبان كهربائيان مصنوعان من الفولاذ المقاوم للصدأ، طول كل قطب 100 مم ± 1 مم، وعرضه 25 مم ± 1 مم، وسُمكه حوالي 1 مم؛ القطبان متوازيان، والمسافة بينهما 12 مم ± 2 مم. تحتوي الأقطاب على خطوط تدريج، على بُعد 25 مم ± 1 مم من الأسفل.

7) الحامل: مزود بجهاز تثبيت تلقائي، قابل لتعديل الارتفاع.

8) الكأس: سعة 250 مل.

9) الطاقة: 200 واط

10) درجة حرارة التشغيل: من 5 إلى 40 درجة مئوية

11) الرطوبة النسبية: ≤ 85%

ثالثًا: وصف نظام التحكم

1) ضبط التيار والجهد

اضغط زر الجهد لمدة 3 ثوانٍ. ستومض قيمة الجهد على الشاشة. اضبط مقياس الجهد القابل للتعديل يمينًا ويسارًا. بعد ضبط الجهد على القيمة المطلوبة، اضغط زر الجهد مع الاستمرار لإتمام عملية الضبط. اضغط زر التيار لمدة 3 ثوانٍ. ستومض قيمة التيار على الشاشة. اضبط مقياس الجهد القابل للتعديل يمينًا ويسارًا. بعد ضبط التيار على القيمة المطلوبة، اضغط زر التيار مع الاستمرار لإتمام عملية الضبط.

2) طريقة ضبط الوقت: اضغط زر "ضبط" للدخول إلى قائمة الإعدادات؛ اضغط زر ضبط الوقت لمدة 3 ثوانٍ، ستومض الأرقام الحمراء أعلى شاشة عرض الوقت، استخدم مفتاحي الأعلى والأسفل لضبط الوقت المطلوب؛ اضغط زر الضبط مرة أخرى حتى يومض الرقم الأزرق أسفل الشاشة. استخدم مفتاحي الأعلى والأسفل لضبطه ليطابق الرقم الموجود أعلى الشاشة، ثم اضغط زر الضبط مرة أخرى لإتمام عملية الضبط.

3) بعد الانتهاء من الإعداد، علّق العينة واضغط زر البدء لبدء الاختبار.

4) يوجد مفتاح معايرة في الجزء الخلفي من الوحدة الرئيسية. يُستخدم لقياس الجهد والتيار في وضع "التشغيل" دون تشغيل مرحل الوقت. بعد اكتمال القياس، قم بتحويله إلى وضع "الإيقاف" لبدء التحكم في الوقت.

رابعاً: معدات الدعم الأخرى

قبل الاختبار، يجب تنظيف الأقطاب الكهربائية بالترتيب التالي: الزيلين (أو ثلاثي كلورو الإيثيلين، أو مذيبات نقية كيميائيًا أخرى)، ثم الكحول الميثيلي بنسبة 98% أو الإيزوبروبانول (أو الإيثانول بنسبة 95%)، وأخيرًا شطفها بالماء المقطر.

بعد الاختبار، يجب تنظيف الأقطاب الكهربائية والكؤوس بالترتيب التالي: الكيروسين، ثم محلول التنظيف، ثم ماء الصنبور، وأخيرًا شطفها بالماء المقطر.

خامساً: الأساليب والإجراءات

5.1 طرق الاختبار

1) التحضير

2) يجب ضبط درجة حرارة الغرفة عند 23 درجة مئوية ± 5 درجات مئوية أثناء الاختبار.

3) نظف ألواح الأقطاب الكهربائية تباعًا بمحلول التنظيف، ثم جففها. إذا كانت هناك علامات حفر على سطح ألواح الأقطاب الكهربائية، فقم بتلميعها برفق لإزالة الحفر، ثم نظفها وجففها.

4) حضّر العينات وفقًا للطريقة T0602. لا تحتاج العينات إلى ترشيح.

5.2 إجراء الاختبار

1) صب العينة في الكأس حتى تصل إلى ارتفاع مناسب.

2) ثبّت القطبين الكهربائيين باستخدام الأجزاء العازلة لتشكيل مجموعة الأقطاب، ثم ثبّتها على الحامل باستخدام مشابك التمساح. اضبط ارتفاع الحامل بحيث تكون مجموعة الأقطاب مغمورة في العينة داخل الكأس، مع التأكد من أن مستوى السائل محاذٍ لعلامات الأقطاب.

3) وصّل أسلاك لوحي القطبين بمصدر الطاقة، وشغّل مفتاح الطاقة، وخفّض المقاومة تدريجيًا حتى يصل التيار إلى 8-10 مللي أمبير. ابدأ المؤقت فورًا.

4) عندما ينخفض التيار إلى 2 مللي أمبير أو عندما يصل المؤقت إلى 30 دقيقة (في حال تحقق أي من الشرطين)، أطفئ المفتاح. أزل القطب من العينة واشطفه برفق بماء الصنبور.

5) راقب الأقطاب الكهربائية بعناية. إذا ترسبت طبقة من الأسفلت بوضوح على القطب السالب، فإن العينة كاتيونية. أما إذا ترسبت طبقة من الأسفلت بوضوح على القطب الموجب، فإن العينة أنيونية.

6) إذا لم يكن ترسب الأسفلت على القطب واضحًا، أو إذا تعذر تحديد القطبية الأيونية في ظروف أخرى، فأعد الاختبار وفقًا للطريقة المذكورة أعلاه. عند هذه النقطة، اضبط المقاومة بحيث يصل التيار إلى أكثر من 50 مللي أمبير، وبعد مرور 30 دقيقة، تحقق من ترسب الأسفلت على القطب وفقًا للبند 5.2.5؛ إذا لم يكن ترسب الأسفلت على القطب واضحًا، فيمكن اعتبار العينة غير أيونية.

7) بالنسبة للأسفلت المستحلب بطيء التشقق، وخاصةً الأسفلت المستحلب فائق الثبات بطيء التشقق، يمكن أيضًا إجراء الاختبار مباشرةً وفقًا لمتطلبات البند 5.2.6.

سادساً: قائمة التعبئة

١) وحدة رئيسية واحدة

٢) قطبان كهربائيان

٣) مجموعة حامل واحدة

٤) دورق زجاجي سعة ٢٥٠ مل

٥) سلك طاقة واحد

٦) دليل تعليمات واحد

٧) شهادة مطابقة واحدة
