جهاز كاشف التأين باللهب الهيدروجيني للأسفلت (FID) هو جهاز تحليلي متطور يُستخدم لقياس وتحليل المركبات الهيدروكربونية في مواد الأسفلت بدقة عالية. يعتمد على تقنية التأين باللهب لتحديد التركيب الكيميائي ونسبة المكونات العضوية، مما يجعله مثاليًا لمراقبة الجودة، ودراسات الأداء، وتحليل خصائص الأسفلت في المختبرات وأعمال هندسة الطرق.

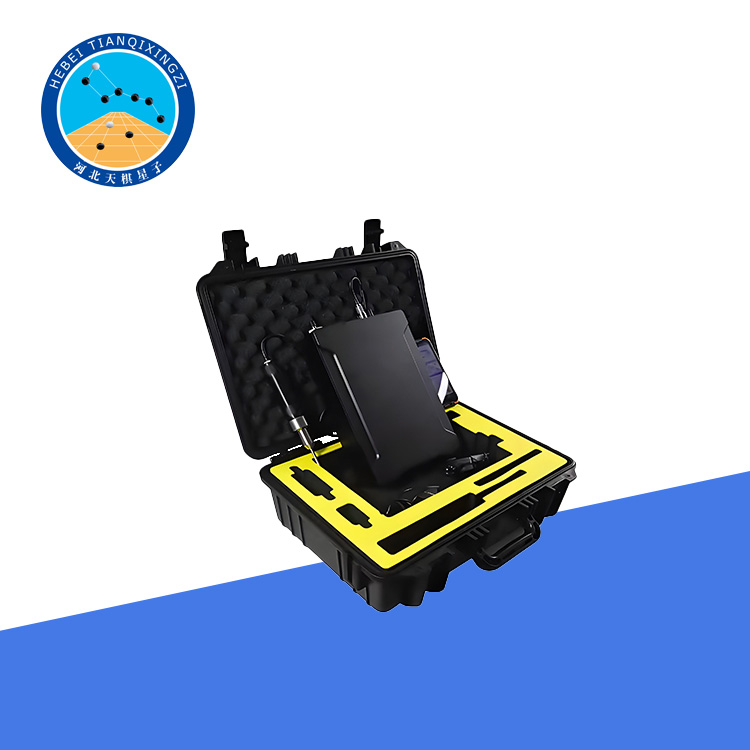

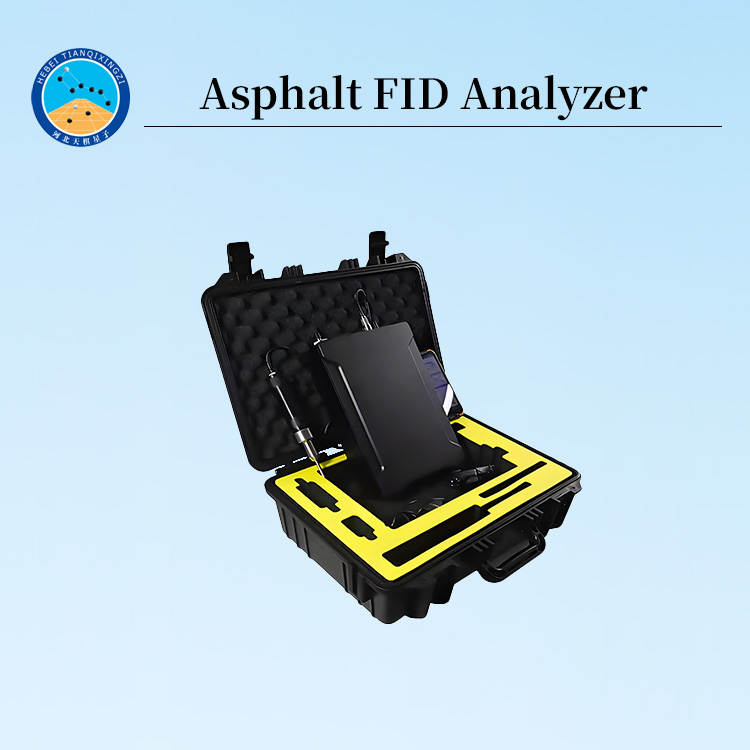

جهاز تأين اللهب الهيدروجيني للأسفلت

الموديل: LQJHFAD-1

أولاً: مقدمة عن المنتج

جهاز الكشف عن التأين اللهبي المحمول LQJHFAD-1 هو جهاز عالي الدقة مصمم خصيصًا للكشف عن المركبات العضوية المتطايرة وتحليل المكونات الأربعة للإسفلت. يستخدم الجهاز تقنية التأين اللهبي الهيدروجيني، ويتميز باستجابة فائقة السرعة (أقل من ثانية)، وحساسية عالية، ونطاق خطي واسع، وقدرة عالية على مقاومة التداخل، مما يجعله مناسبًا للاختبارات المعملية والميدانية السريعة. على وجه الخصوص، يفي الجهاز بالمتطلبات الصارمة لاختبار المكونات الأربعة للإسفلت (طريقة TLC/FID) T0634-2025 في "إجراءات اختبار الإسفلت ومخاليط الإسفلت في هندسة الطرق السريعة" (JTG 3410-2025) وASTM D4124 "طريقة الاختبار القياسية لفصل الإسفلت إلى أربعة أجزاء (SARA)".

ثانياً: مبدأ الكشف

يعتمد هذا الجهاز على تقنية الكشف عن تأين اللهب الهيدروجيني: حيث يحترق الهيدروجين والهواء لتكوين لهب عالي الحرارة (حوالي 2000 درجة مئوية). عند دخول المركبات العضوية إلى اللهب، تخضع لتأين كيميائي عند درجات حرارة عالية، مما يُنتج أيونات (مثل CH⁺) بتيار أعلى بعدة مراتب من التيار الأساسي. تتحرك هذه الأيونات في اتجاه محدد تحت تأثير مجال كهربائي عالي الجهد (عادةً +200 إلى +300 فولت)، مُشكلةً تيارًا أيونيًا ضعيفًا. يُحوّل هذا التيار الأيوني إلى إشارة كهربائية تتناسب مع تركيز المادة العضوية الداخلة إلى اللهب بواسطة مُضخّم عالي المقاومة. ثم يُجرى التحليل الكمي من خلال معالجة البيانات.

الميزات الأساسية: بنية بسيطة، استقرار عالٍ (انحراف خط الأساس صغير)، سرعة استجابة سريعة (ثوانٍ)، دقة عالية (انحراف القراءة ≤ ±3٪)، ونطاق خطي واسع (0 ~ 50000 جزء في المليون).

ثالثًا: المواصفات الفنية

المنتج: قيم المعلمات

سعة أسطوانة الهيدروجين: ١٠٠ مل (مدمجة)

أقصى ضغط تشغيل للهيدروجين: ٢٠ ميجا باسكال

مدة استخدام الهيدروجين: ١٢ ساعة أو أكثر عند الشحن الكامل

زمن الاستجابة: ٣.٥ ثانية أو أقل

حد الكشف: 0.5 جزء في المليون (مركبات عضوية نموذجية مثل الميثان)

نطاق القياس: 0-50000 جزء في المليون

الدقة: ±3% من القراءة

تصنيف الحماية: IP65 (مقاوم للغبار والماء، مناسب للاستخدام الخارجي)

علامة مقاومة الانفجار: Ex d ib mbⅡC T4 Gb (مركب مقاوم للانفجار)

طاقة التشغيل: 7.4 فولت/0.6 أمبير (بطارية ليثيوم قابلة للشحن)

عمر البطارية: 8 ساعات أو أكثر (تشغيل متواصل)

وزن الوحدة الرئيسية: 4.0 كجم (يشمل البطارية وأسطوانة الغاز)

رابعاً: ظروف التشغيل

درجة حرارة التشغيل: من -10 درجة مئوية إلى +45 درجة مئوية (لمنع تجمد الإلكتروليت نتيجة انخفاض درجة الحرارة أو تأثر استقرار المكونات الإلكترونية بارتفاعها).

الرطوبة النسبية: ≤85% (بدون تكثف).

مصدر الطاقة: بطارية ليثيوم 7.4 فولت/0.6 أمبير (التكوين القياسي)، تدعم الشحن (يجب أن يتوافق جهد الشحن مع متطلبات دليل المستخدم).

بيئة التركيب: يُحفظ بعيدًا عن مصادر التداخل الكهرومغناطيسي القوية (مثل المحركات عالية الطاقة وأجهزة الترددات اللاسلكية)، ويُتجنب الاهتزاز الشديد.

خامساً: التركيب الهيكلي

تتكون الوحدة الرئيسية من الأجزاء التالية (حسب المنتج الفعلي):

جسم الكاشف: غرفة تأين متكاملة بلهب الهيدروجين، قطب تجميع الأيونات، ودائرة تضخيم عالية الجهد.

نظام الغاز: أسطوانة هيدروجين (100 مل/20 ميجا باسكال)، مدخل هواء (هواء مضغوط خارجي أو مضخة هواء مدمجة)، وصمام تنظيم التدفق.

وحدة الطاقة: بطارية ليثيوم 7.4 فولت ومنفذ شحن.

لوحة التحكم: شاشة عرض (تُظهر معدل التدفق، وقيمة الإشارة، والحالة)، أزرار (لضبط المعلمات، والتشغيل/الإيقاف).

غلاف مقاوم للانفجار: هيكل مركب مقاوم للانفجار/آمن جوهريًا، مطابق لمعيار GB 3836، مستوى الحماية IP65.

المنافذ: منفذ توصيل قضيب الكروماتوغرافيا، منفذ إدخال/إخراج الغاز، منفذ شحن الطاقة.
