هذا الجهاز مناسب لتحديد معامل الانضغاط الديناميكي أحادي المحور لخلطات الأسفلت ضمن نطاق اللزوجة المرنة. ويمكن استخدام معامل الانضغاط الديناميكي المقاس لتقييم خصائص مواد خلطات الأسفلت، وكمؤشر لتصميم خلطات الأسفلت، وتصميم رصف الأسفلت، وتحليل التقييم.

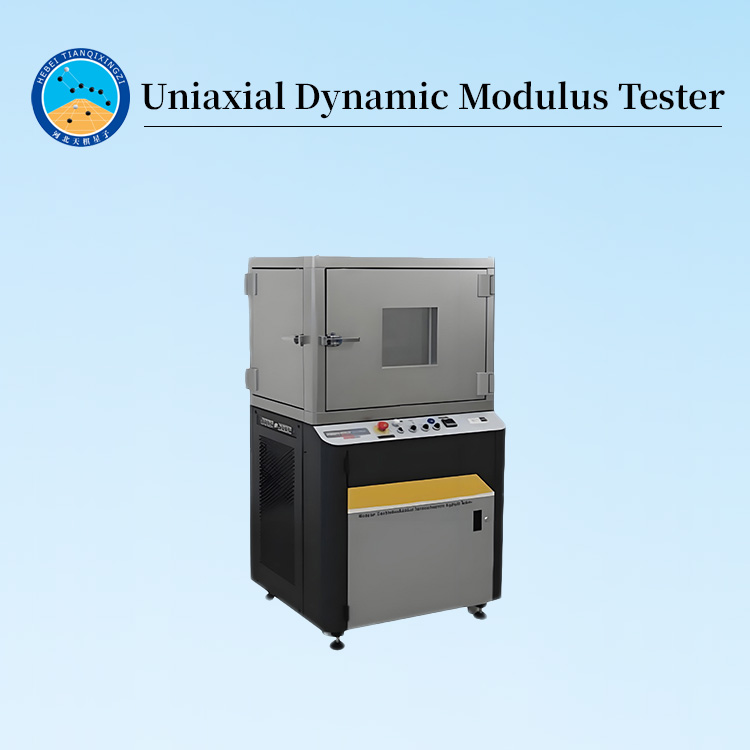

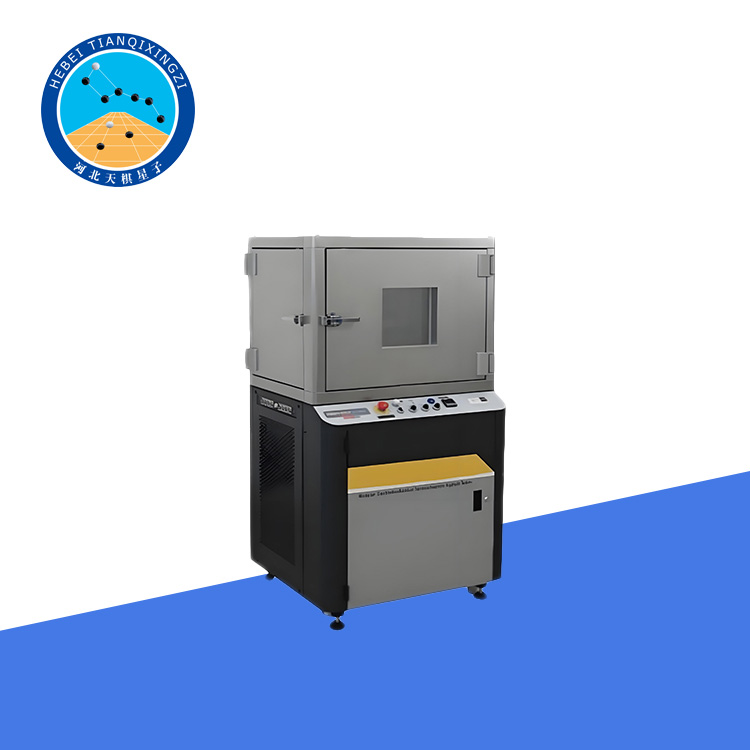

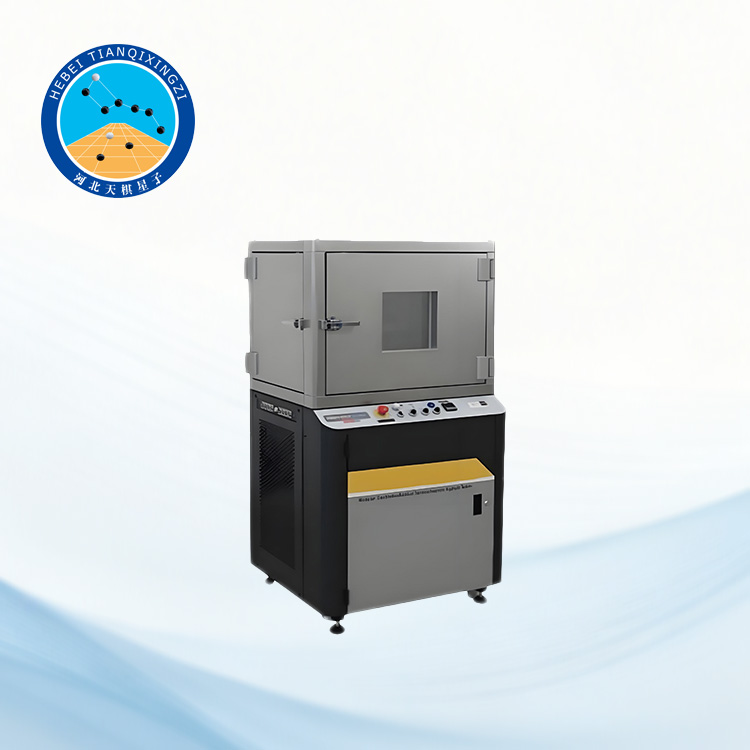

جهاز اختبار معامل المرونة الديناميكي أحادي المحور لخلطات الأسفلت

الموديل: LQJHQ-1

أولاً: مقدمة عن المنتج

تم تصميم وتصنيع جهاز اختبار معامل الديناميكي أحادي المحور لخلطات الأسفلت من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمتطلبات T0738-2025، "طريقة الاختبار لتحديد معامل الديناميكي لخلطات الأسفلت بواسطة الضغط الأحادي"، كما هو محدد في JTG 3410-2025، "طرق الاختبار القياسية للأسفلت وخلطات الأسفلت في هندسة الطرق السريعة" الصادرة عن وزارة النقل لجمهورية الصين الشعبية، كما أنه يتوافق أيضًا مع ASTM D7058 – "طريقة الاختبار القياسية لتحديد معامل الديناميكي وزاوية الطور لخلطات الأسفلت".

هذا الجهاز مناسب لاختبار عينات الخلطات الإسفلتية الأسطوانية بقطر 100 مم ± 2 مم وارتفاع 150 مم ± 2.5 مم. يجب ألا يتجاوز الحد الأقصى لحجم الجسيمات الاسمي للركام 37.5 مم. في ظل ظروف غير محصورة، تُجرى الاختبارات عند درجات حرارة -10 درجة مئوية، و5 درجات مئوية، و20 درجة مئوية، و35 درجة مئوية، و50 درجة مئوية، باستخدام ترددات تحميل 0.1 هرتز، و0.5 هرتز، و1 هرتز، و5 هرتز، و10 هرتز، و25 هرتز.

ثانيًا: المعايير الفنية

1. سعة التحميل: 15 كيلو نيوتن، دقة ±2.2 نيوتن (غير خطية).

2. شوط المشغل: 80 مم، دقة ±0.0127 مم.

3. تشوه سطح العينة: ±1 مم، دقة 0.003 مم (غير خطية).

4. أبعاد العينة: القطر 100 مم × الارتفاع 150 مم.

5. نطاق التحكم في درجة الحرارة: 0-60 درجة مئوية.

6. ضغط الحصر: 0-200 كيلو باسكال، دقة 1 كيلو باسكال.

7. جهد مصدر الطاقة: 220 فولت تيار متردد/50 هرتز.

8. مصدر الهواء: يتطلب هواءً جافًا بضغط 400-500 كيلو باسكال، الحد الأدنى لحجم العادم 2 لتر/ثانية.
