يعتمد جهاز قياس نفاذية التربة الخشنة ذو الرأس الثابت على قانون دارسي. وهو يحسب معامل نفاذية عينة التربة عن طريق قياس تدفق التسرب وفقدان الضغط في ظل ظروف رأس ثابتة.

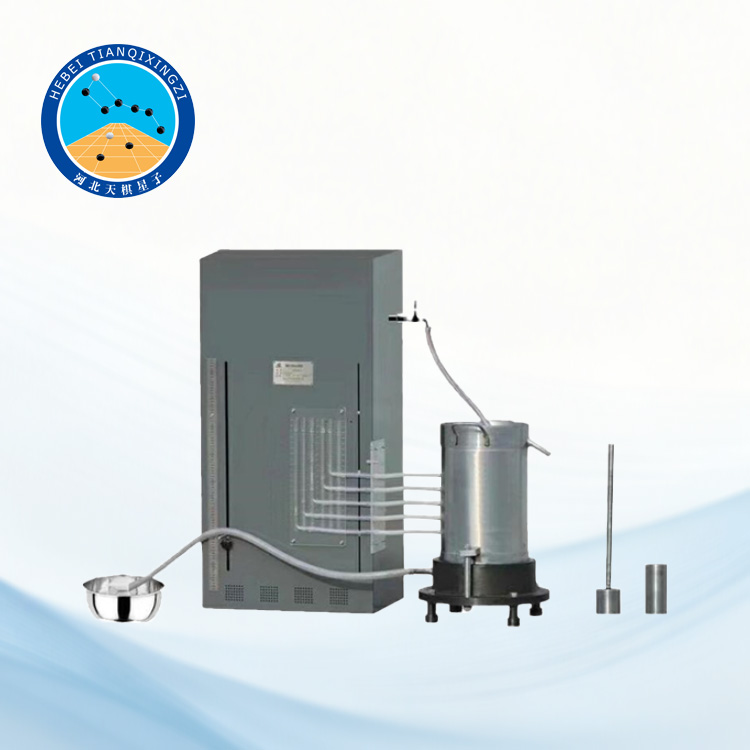

جهاز قياس نفاذية التربة الخشنة ذات الرأس الثابت

الموديل: TGSYQ-1

أولاً: مقدمة عن المنتج

تم تطوير جهاز اختبار نفاذية التربة الخشنة الحبيبات بناءً على معيار "TB10751-2018" الخاص بقبول جودة إنشاءات هندسة الطبقة التحتية لخطوط السكك الحديدية عالية السرعة. يُستخدم هذا الجهاز لاختبار نفاذية التربة الخشنة الحبيبات تحت ضغط ثابت، وهو مناسب لتحديد معامل نفاذية التربة الخشنة الحبيبات والحصى المكسر المتدرج بحجم حبيبات لا يتجاوز 75 مم. يتكون الجهاز من خزان معدني، ونظام إمداد بالماء، ونظام قياس الضغط، ونظام جمع البيانات، وقد صُمم وصُنع وفقًا للمعايير ذات الصلة مثل ISO 17892-11:2019 وEN ISO 17892-11:2019/BS EN ISO 17892-11 وASTM D2434.

الخزان المعدني مصنوع من مادة عالية المتانة، بقطر داخلي 300 مم، وارتفاع 500 مم، وسماكة جدار 10 مم، مما يجعله قادراً على تحمل مختلف القوى الميكانيكية أثناء الاختبار. يشتمل نظام إمداد المياه على خزان مياه بسعة 80 لترًا لضمان استقرار مستوى الماء أثناء الاختبار. نظام قياس الضغط مزود بخمسة أنابيب اختبار ضغط، والتي يمكنها قياس تغيرات مستوى الماء بدقة في مواقع مختلفة.

ثانياً: مبدأ العمل وطريقة الاختبار

يعتمد جهاز قياس نفاذية التربة الخشنة ذو الرأس الثابت الجديد على قانون دارسي. وهو يحسب معامل نفاذية عينة التربة عن طريق قياس تدفق التسرب وفقدان الضغط في ظل ظروف رأس ثابتة.

يمكن تلخيص مبدأ عملها على النحو التالي: يتم قياس معدل تدفق التسرب وارتفاع الرأس عند نقاط مختلفة في جهاز الاختبار، ومن ثم حساب سرعة التسرب والتدرج الهيدروليكي، ثم استبدالها في الصيغة لحساب معامل النفاذية.

ثالثًا: المعايير الفنية

القطر الداخلي للبرميل المعدني: ٣٠٠ مم

ارتفاع الدلو المعدني: ٥٠٠ مم

سُمك جدار البرميل المعدني: ١٠ مم

سعة خزان المياه: ٨٠ لترًا

عدد أنابيب اختبار الضغط: ٥

القطر الداخلي لأنبوب اختبار الضغط: ٦ مم

المسافة بين فتحات اختبار الضغط: ٥٠ مم

فاصل مقياس أنبوب اختبار الضغط: ١ مم

قطر أنبوب تصريف المياه: ١٦ مم

قطر أنبوب الفائض: ١٦ مم

فتحة الصفيحة النفاذة: ٣.٥ مم
