معدات اختبار الأداء الحراري لوحدة ملف المروحة هي أداة اختبار الأداء الفيزيائي المستخدمة في مجالات علوم وتكنولوجيا الطاقة والهندسة المدنية.

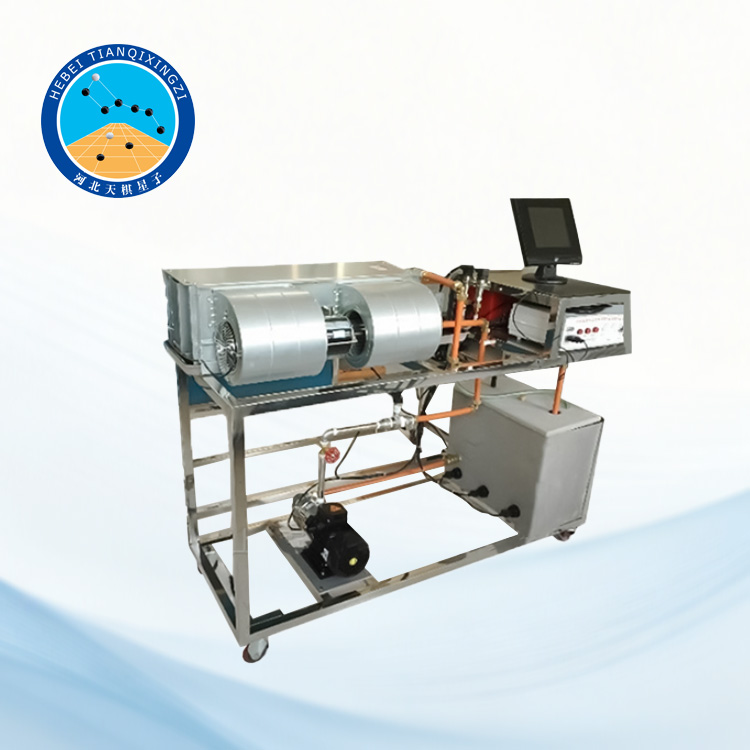

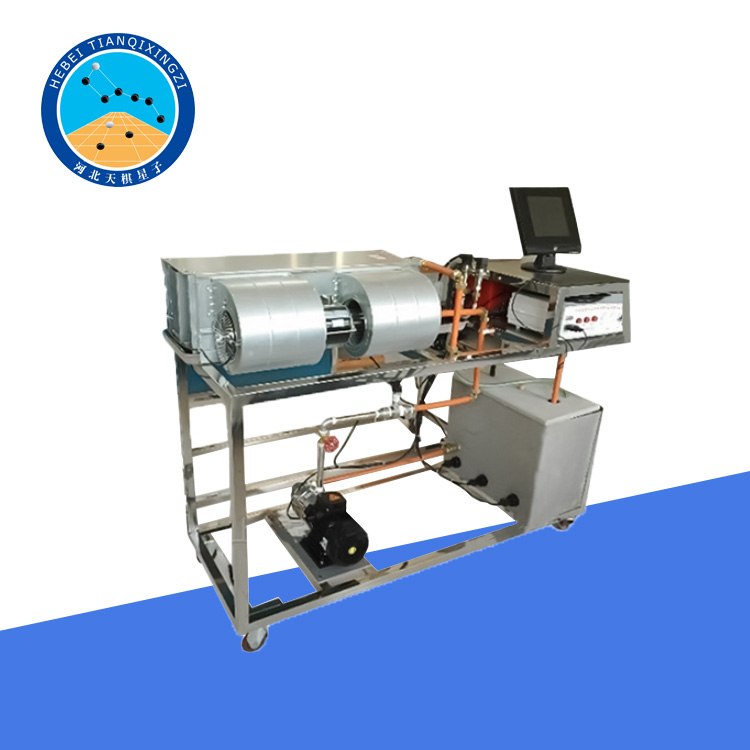

جهاز اختبار أداء وحدة الفان كويل الحراري

الموديل: TGSYP-1

أولاً: مقدمة عن المنتج

هذا الجهاز مناسب للوحدات ذات حجم إمداد هواء أقل من 2500 متر مكعب/ساعة وضغط ثابت عند المخرج أقل من 100 باسكال. يُستخدم جهاز اختبار الأداء الحراري لوحدة ملف المروحة بشكل أساسي لاختبار معايير الأداء الرئيسية لوحدات ملف المروحة، مثل قدرة التبريد، وقدرة التسخين، وحجم الهواء، والضغط الثابت عند المخرج، والضوضاء، والطاقة، وذلك لضمان الامتثال للمعايير الوطنية ذات الصلة وتحسين كفاءة الطاقة لأنظمة تكييف الهواء.

بنود الاختبار الرئيسية:

اختبار حجم الهواء (قياس حجم الهواء واستهلاك الطاقة لوحدة ملف المروحة)

اختبار قدرة التبريد والتدفئة (باستخدام طريقة فرق المحتوى الحراري للهواء أو طريقة مقياس تدفق الماء)

اختبار مقاومة الماء (اختبار مقاومة تدفق الماء)

اختبار التكثيف (لغرض اختبار النوع)

اختبار معالجة المكثفات (اختبار أداء التصريف)

اختبار الضوضاء والطاقة (اختياري)

ثانياً: المعايير المطبقة

GB/T 19232-2003 وحدات ملفات المروحة

JG/T 21-1999 طرق اختبار أداء مبردات ومسخنات الهواء

GB 50411-2007 كود قبول جودة بناء مشاريع ترشيد الطاقة

AHRI 440(I-P)/AHRI 441(SI) - تصنيف أداء وحدات ملفات المروحة

BS EN 1397: المبادلات الحرارية - وحدات ملفات المروحة للغرف المائية - إجراءات اختبار تحديد الأداء

ثالثًا: خصائص المعدات

قياس عالي الدقة: يستخدم نظام تحكم ذكي في درجة الحرارة وتقنية ترشيح رقمية لضمان دقة البيانات.

مستوى عالٍ من الأتمتة: يقوم الحاسوب بجمع البيانات وإنشاء التقارير تلقائيًا، مما يقلل التدخل اليدوي.

متوافق مع المعايير الوطنية: يلتزم التزامًا صارمًا بمعايير مثل GB/T 19232.

تصميم معياري: يمكن توسيع بعض الأجهزة لتشمل وظائف اختبار أخرى، مثل اختبار تحمل الجهد واختبار مقاومة العزل.

رابعاً: المعايير الفنية

١. وحدة مروحة ملف: مجموعة واحدة

قدرة التبريد المقدرة: ٣٨٠٠ واط

قدرة التسخين المقدرة: ٦٣٠٠ واط

معدل تدفق الهواء: ٦٨٠ متر مكعب/ساعة

مصدر الطاقة: ٢٢٠ فولت، ٥٠ هرتز

استهلاك الطاقة: ٥٥ واط

٢. سخان: ١٠٠٠ واط، ٣ مجموعات

٣. خزان الماء الساخن: فولاذ مقاوم للصدأ بسماكة ٢ مم

4. مضخة الماء الساخن: تردد متغير 220 فولت 50 هرتز، أقصى معدل تدفق 4.2 لتر/ساعة، ارتفاع الضخ 15 مترًا

5. حساس التدفق: ضغط التشغيل: 6.3 ميجا باسكال، نطاق التدفق: 0.1-0.6 متر مكعب/ساعة

6. حساس ضغط: وحدتان

7. حساس حرارة: 18B20، 4 مجموعات

8. شاشة لمس مدمجة، برنامج MCGS مدمج للتكوين، مع وظائف عرض صور ومعالجة بيانات متقدمة (عرض فوري لمعلمات القياس)

9. طاولة المختبر: طاولة مختبر محمولة من الفولاذ المقاوم للصدأ، الأبعاد: 1600×600×800 سم

10. المادة: فولاذ مقاوم للصدأ، 30×30 مم، سمك 1.5 مم

11. الأبعاد الكلية: 1600×600×1300 سم
