يستخدم هذا الجهاز بشكل أساسي لاختبارات تماسك التربة وضغطها، والكشف عن العلاقة بين ضغط التربة والتشوه، وحساب الترسيب الوحدوي، ومؤشر الضغط، ومؤشر الارتداد، ومعامل التماسك.

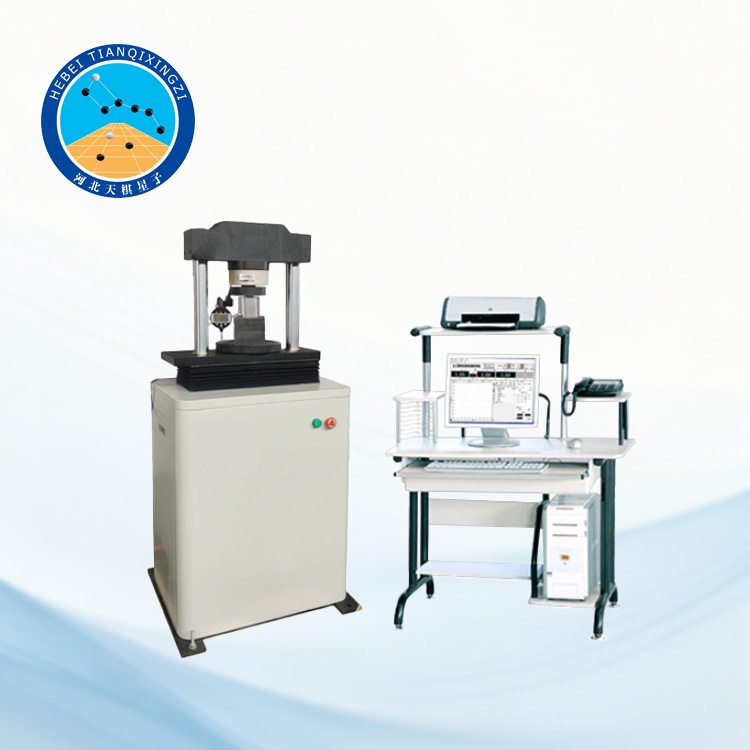

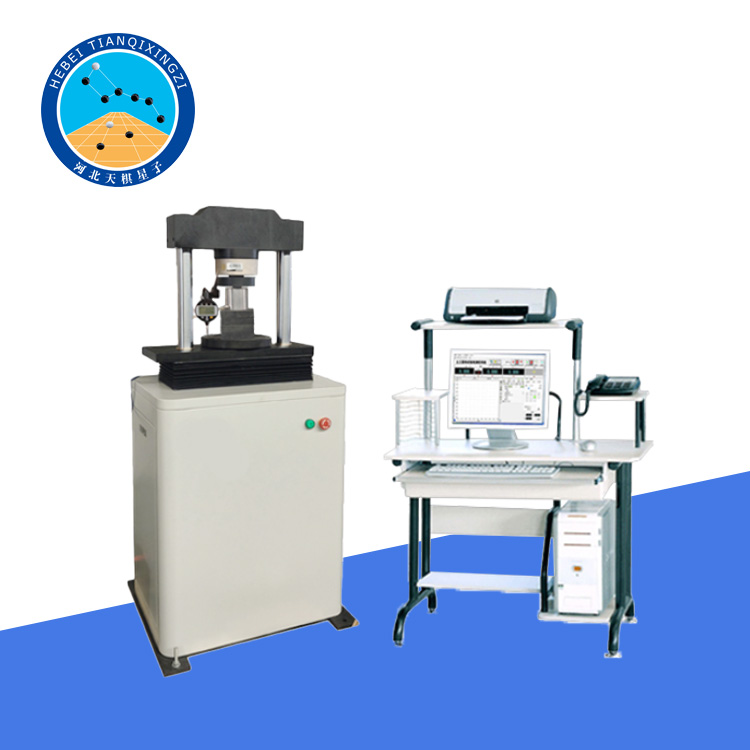

جهاز اختبار التوحيد الجيوتقني الآلي بالتحكم الحاسوبي

الموديل: TGSYO-1

أولاً: مقدمة عن المنتج

جهاز اختبار التصلب الجيوتقني هو نظام متعدد الوظائف وآلي بالكامل لاختبار تصلب التربة، يتميز بتقنية تحكم إلكترونية مؤازرة جديدة قليلة الصيانة وعالية الكفاءة وصديقة للبيئة. يعمل نظامنا المؤازر الصامت والمدمج وعالي الأداء على برنامجنا الاحترافي، ويلبي متطلبات اختبار التصلب وفقًا للمعيار GB/T50123-2019 "معيار طرق الاختبار الجيوتقني". كما يتوافق مع معيار ASTM D2435/D2435M-25 "طرق الاختبار القياسية لخصائص التصلب أحادي البعد للتربة باستخدام التحميل التدريجي"، ومعيار ISO 17892-5:2017 "التحقيق والاختبار الجيوتقني - الاختبارات المعملية للتربة - الجزء 5: معيار اختبار مقياس التصلب بالتحميل التدريجي". يُستخدم الجهاز بشكل أساسي لاختبارات تصلب التربة وضغطها، والكشف عن العلاقة بين ضغط التربة والتشوه، وحساب الوحدة. الترسيب، ومعامل الانضغاط، ومعامل الارتداد، ومعامل التماسك. كما يمكنه إجراء اختبارات تشوه الانضغاط أحادي المحور على الأسمنت والخرسانة والصخور، وهو قابل للتطبيق على الوحدات الهندسية في مناجم الفحم والجيولوجيا والهندسة الهيدروليكية والنقل والبناء.

تعتمد الوحدة الرئيسية هيكلاً إطارياً عالي المتانة، ويتميز الهيكل العام بصغر حجمه وتصميمه العملي. تستخدم وحدة التحكم نظام تحكم في سرعة محرك سيرفو تيار متردد عالي الدقة وعالي التردد، والذي بدوره يُشغّل مُخفّض ضوضاء دقيق وزوجًا من براغي الكرات الدقيقة لأغراض الاختبار. يتيح ذلك نطاقًا واسعًا من تعديلات سرعة الاختبار، مما يضمن عملية اختبار سلسة وفعّالة. يمكن الوصول إلى بيانات الاختبار حسب الحاجة، مما يُمكّن من إعادة تحليل البيانات والمنحنيات، والتكبير الموضعي، وإعادة تحرير البيانات والعينات والظروف البيئية ومعايير الاختبار. كما يُمكن طباعة تقارير ومنحنيات الاختبار كاملةً.

ثانيًا: المعايير الفنية

١. الوحدة الرئيسية: الموديل: TGSYO-1

٢. نسبة الخطأ في القياس: ±٠.٥٪

٣. قياس قوة الاختبار:

أ. نطاق قياس قوة الاختبار: ٤-٢٠٠ كيلو نيوتن؛

ب. دقة قيمة قوة الاختبار المُشار إليها: ≤±٠.٥٪ من القيمة المعروضة؛

ج. دقة قياس قوة الاختبار: ٠.٠٠٥٪ من النطاق الكامل.

٤. قياس الإزاحة:

أ. يقيس المشفر الكهروضوئي الشوط؛

ب. نسبة الخطأ في قراءة الإزاحة: ±٠.٢٥٪؛

ج. دقة قياس الإزاحة: ٠.٠٠٥٪ من النطاق الكامل؛

د. عرض قيمة الإزاحة: قراءة مباشرة على شاشة الحاسوب.

5. قياس التشوه:

أ. يُقاس التشوه باستخدام مؤشر رقمي.

ب. نسبة الخطأ في قراءة التشوه: ±0.25%؛

ج. دقة قياس الإزاحة: 0.005% من النطاق الكامل؛

د. عرض التشوه: قراءة مباشرة تُعرض على شاشة الحاسوب.

٦. التحكم في السرعة:

أ. التحكم في الحمل: سرعة التحميل: ٢٫٤ كيلو نيوتن/ثانية ± ٠٫٢ كيلو نيوتن/ثانية، قابلة للضبط حسب الرغبة.

ب. التحكم في معدل الحمل الثابت: النطاق: ٠٫٠٥ - ٨٫٠ كيلو نيوتن/ثانية؛ دقة التحكم في المعدل الثابت: ±٥٪.

ج. التحكم في سرعة الاختبار: النطاق: ٠٫٠٥ - ٥٠ مم/دقيقة.

٧. أبعاد لوحة الضغط: لوحة الضغط العلوية قطرها ١٥٠ مم، ولوحة الضغط السفلية قطرها ٢٢٠ مم؛

٨. يتم تحديد معدل الهبوط من خلال التحميل التدريجي المستقر: من ٦ ثوانٍ إلى ١٢٠ ساعة (إعداد اختياري).

٩. شوط لولب القيادة: ١٠٠ مم؛

١٠. مساحة اختبار الضغط (الارتفاع): ٠-٢٠٠ مم.

١١. تباعد الأعمدة: ٢٩٠ مم.

١٢. مصدر الطاقة: تيار متردد ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز؛ الطاقة: ١٫١ كيلوواط

١٣. الأبعاد الكلية: حوالي ٦٣٠ × ٤٠٠ × ١٤٠٠ مم

١٤. الوزن: حوالي ٣٥٠ كجم

15. ضبط تباعد لوحة الضغط: ضبط كهربائي + وسادات مساعدة؛

16. الصلابة الكلية لإطار الاختبار: لا تقل عن 300 كيلو نيوتن/مم؛

17. نظام التحكم: قادر على التحكم التلقائي في سرعة التحميل و/أو سرعة الإزاحة عبر آلية مؤازرة؛

أ. نظام التشغيل ويندوز 7؛

يتم عرض بيانات الاختبار على الشاشة أثناء التحكم التلقائي في عملية الاختبار؛

ب. تتضمن وظائف عرض الشاشة قوة الاختبار، وقيمة الذروة، وتشوه العينة، والإزاحة، ومنحنى الاختبار؛

١٨. المعايير المطبقة ومعالجة البيانات:

أ. يمكن للمستخدمين تخصيص برامج معالجة البيانات لتلبية المعايير الوطنية أو متطلبات المعايير الأخرى؛

ب. يمكن محاكاة عملية الاختبار وإعادة إنتاجها، كما يمكن إعادة تحليل بيانات الاختبار.

١٩. أجهزة الحماية:

أ. يتم تفعيل الحماية من التحميل الزائد عندما تتجاوز قوة الاختبار 2٪ - 5٪ من أقصى قوة اختبار لكل نطاق، مما يؤدي إلى تفريغ النظام.

ب. يتم تفعيل حماية الحركة عندما يصل البرغي اللولبي إلى حده العلوي، مما يؤدي إلى إيقاف المحرك؛

ج. تتوفر حماية من التيار الزائد والجهد الزائد.

ثالثًا: التكوين الرئيسي

إطار التحميل: عمود مزدوج، صلابة عالية: صلابة إطار الاختبار الكلية ≥ 300 كيلو نيوتن/مم، برغي كروي دقيق

نظام القيادة: محرك سيرفو تيار متردد لتنظيم السرعة ووحدة تحكم

نظام القياس والتحكم: نظام تحكم رقمي كامل ذو حلقة مغلقة

١) نظام قياس الحمل

٢) نظام قياس الإزاحة

٣) نظام قياس التشوه

مستشعر القوة: ٢٠٠ كيلو نيوتن

مؤشر رقمي: دقة ٠٫٠٠١

وصلات مقاومة للضغط: لوحة ضغط علوية بقطر ١٥٠ مم، ولوحة ضغط سفلية بقطر ٢٢٠ مم

كابل بيانات، جهاز كمبيوتر، طابعة نافثة للحبر ملونة

الوثائق الفنية: دليل المستخدم، قائمة التعبئة، شهادة المطابقة، طلب خدمة مقاوم للإجهاد
