هذا الجهاز المسبق للقص المباشر هو أداة متخصصة للتوحيد المسبق صُممت لتطبيق ضغط عمودي مضبوط على عينات التربة قبل اختبار القص المباشر السريع، مما يضمن تصريفًا مناسبًا واستقرار العينة.

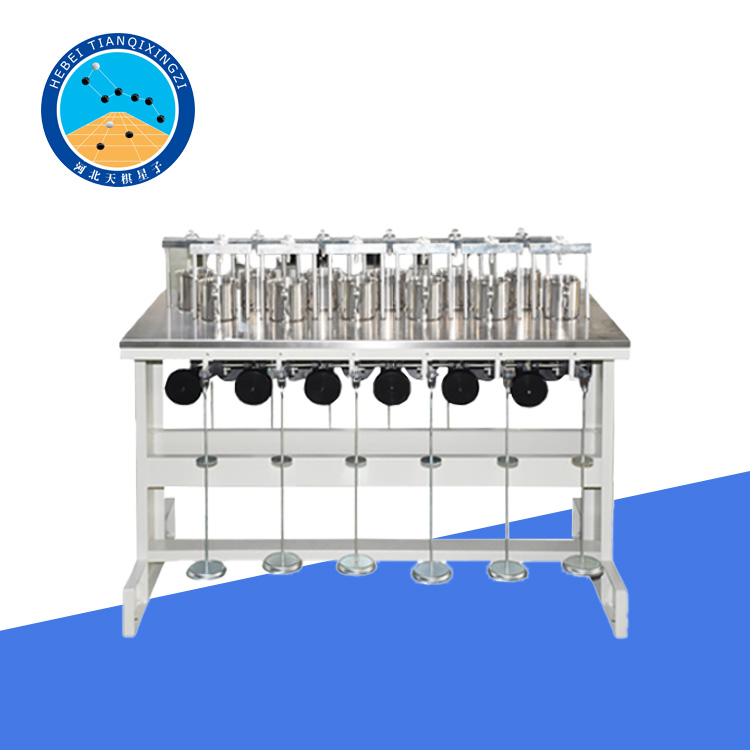

جهاز اختبار القص المباشر المسبق للتربة

الموديل: TGSYL-2

أولاً: مقدمة عن المنتج

يطبق هذا الجهاز ضغطًا رأسيًا على عينات التربة، وهو جهاز ضغط متخصص لتوفير عينات لاختبارات القص السريع المتماسكة بعد تجفيف عينات التربة وتثبيتها. تشمل مميزاته: سعة كل حاوية لثلاث عينات تربة، ومعدل استخدام عالٍ، وحجم صغير، وتصميم فريد. المعايير المتوافقة: GB/T50123-2019 "معيار طرق الاختبار الجيوتقني" وISO 17892-10:2018 - التحقيق والاختبار الجيوتقني - الاختبارات المعملية للتربة - الجزء 10: اختبارات القص المباشر.

ثانيًا: خصائص المنتج

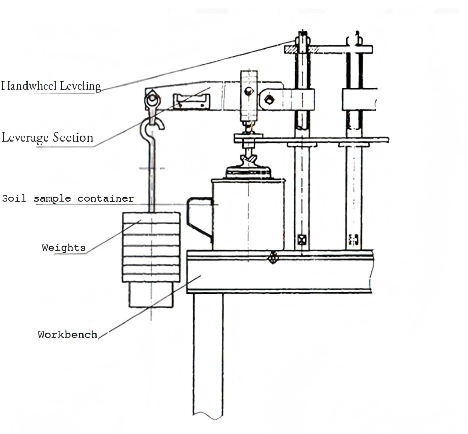

1. يعتمد الجهاز على مبدأ الرافعة، وهو مزود بمجموعة كاملة من الأوزان، بنسبة رافعة إلى رافعة تبلغ 1:12، لضغط العينة وتثبيتها مسبقًا.

2. مزود بحاوية ضغط مسبق قياسية، توفر بيئة هوائية مشبعة طوال عملية الضغط المسبق لعينة التربة، مما يحسن دقة البيانات.

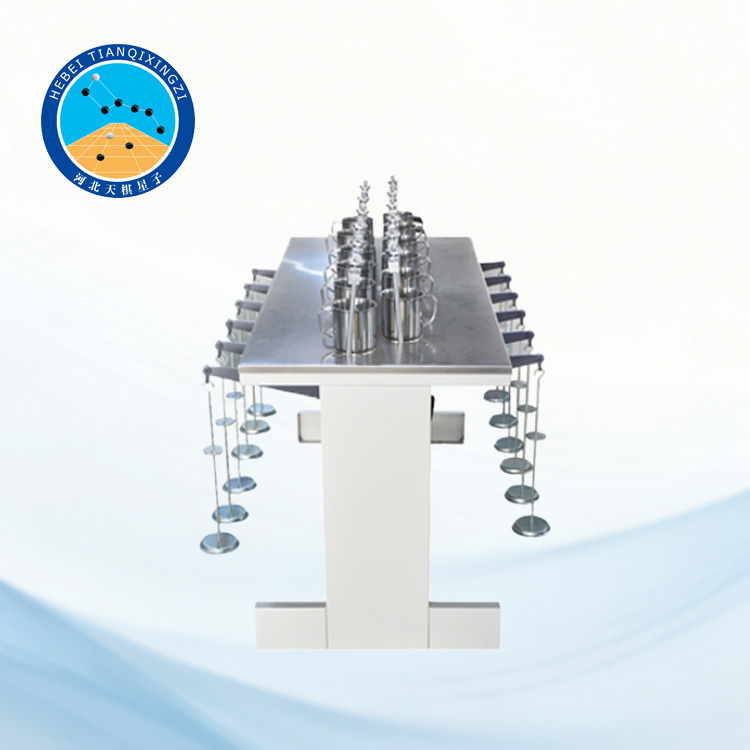

3. يتضمن التكوين القياسي 12 مجموعة من أجهزة الضغط المسبق، مما يسمح بضغط ما يصل إلى 36 عينة في المرة الواحدة.

ثالثًا: المعايير الفنية

مساحة العينة: 30 سم²

أقصى حمولة: 1.2 كيلو نيوتن

نسبة الرافعة: 1:12

أقصى ضغط: 400 كيلو باسكال

طريقة التحميل: أوزان

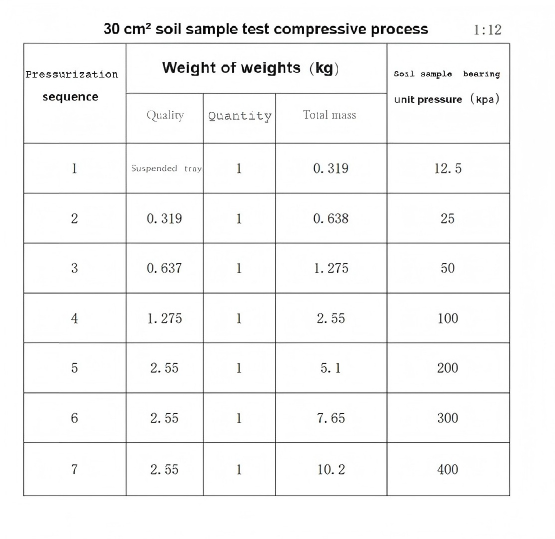

تصنيف الضغط: 50، 100، 200، 300، 400 كيلو باسكال

حاويات عينات التربة: 12

سعة أخذ العينات: 36 عينة

أبعاد الجهاز (مم): الطول 1250 × العرض 850 × الارتفاع 1000
