هذا جهاز تجريبي يحاكي التدفق الأفقي للمياه في التربة الخشنة ويقيس تشوه التربة. ويمكنه الحصول في آن واحد على خصائص النفاذية والتشوه الميكانيكي، مما يوفر بيانات تجريبية مهمة لهندسة الري، وأساسات الطرق، والجسور الترابية، والسدود الترابية، والأساسات.

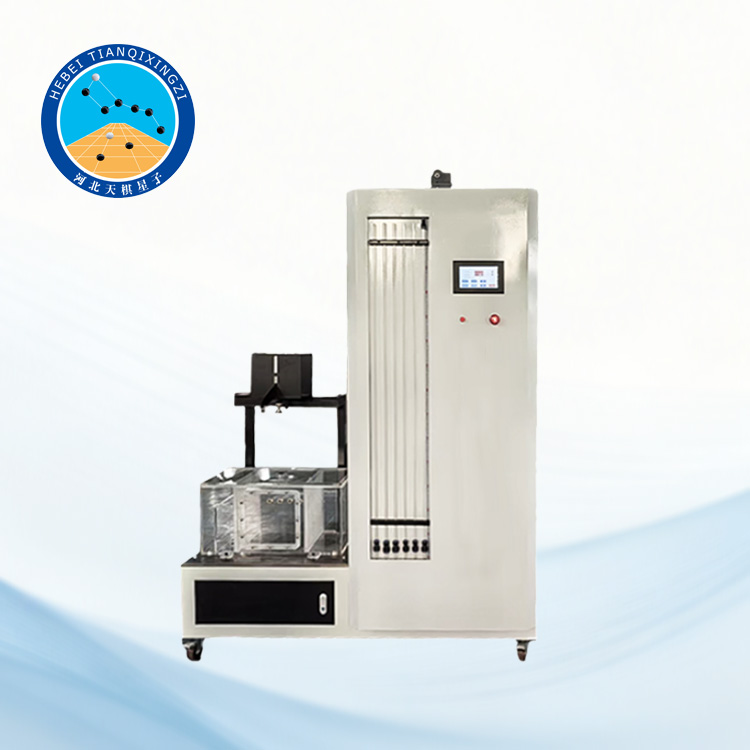

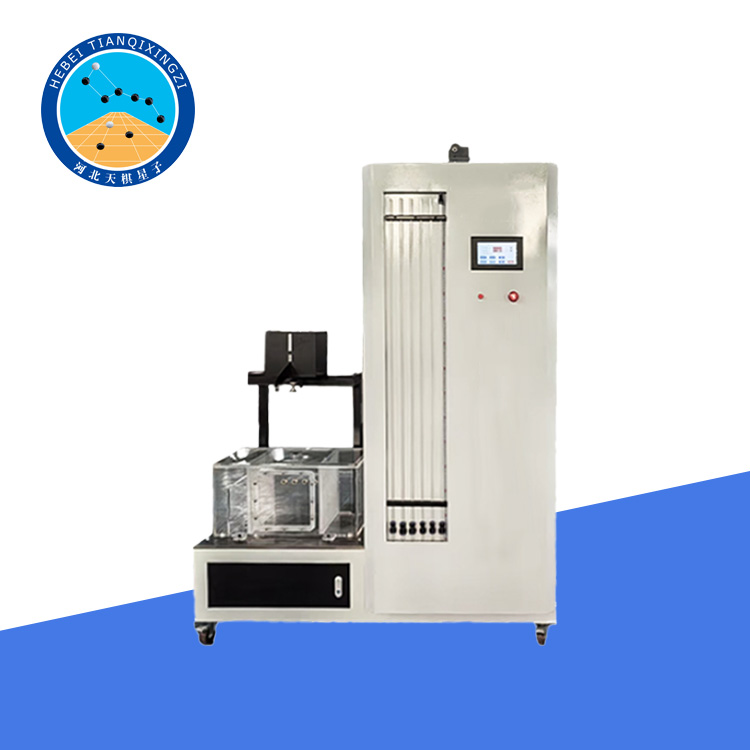

جهاز اختبار النفاذية الأفقية للتربة الخشنة

النموذج: TGSYU-1

أولاً: مقدمة

يتوافق هذا الاختبار مع معيار GB/T 50123-2019 الخاص بطرق الاختبارات الجيوتقنية، ومعيار ASTM D2434-22 الخاص بطرق الاختبار القياسية لقياس الموصلية الهيدروليكية للتربة الخشنة. تعتمد طريقة الاختبار على تدفق التسرب من اليسار إلى اليمين، وهي مناسبة للتربة الخشنة. يُستخدم هذا الاختبار لتحديد معايير مثل معامل النفاذية، والكثافة الجافة، والمسامية، وتدرج التسرب، وسرعة التسرب في التربة الخشنة.

ثانيًا: المعايير الفنية

1. أبعاد أسطوانة الاختبار: φ300 مم

2. ارتفاع أسطوانة الاختبار: 600 مم

3. مواصفات خزان تزويد المياه: φ200*200 مم

4. التحكم: التحكم بزر

5. الوزن الكلي: 238 كجم

6. الجهد الكهربائي: 220 فولت

7. الأبعاد (طول * عرض * ارتفاع): 120*90*200 سم

ثالثًا: بنية الآلة

يتكون هذا الجهاز من: هيكل، وحاوية للعينات، وخزان مياه، وجهاز رفع لخزان المياه، ومفتاح تشغيل، وخراطيم، ومكونات أخرى.

1. معدات تزويد المياه: خزان مياه من الفولاذ المقاوم للصدأ (قادر على الحفاظ على ضغط ماء ثابت للاختبار)، خرطوم مطاطي، إطار رفع.

2. معدات القياس: أنبوب قياس الضغط.

ملاحظة: يجب على المختبر توفير جميع المعدات الأخرى.
