هذا الجهاز عبارة عن أداة تجريبية متخصصة تُستخدم لاختبار مقاومة التربة المتجمدة للضغط في ظروف درجات الحرارة المنخفضة. ويُستخدم بشكل أساسي في البحوث الهندسية والعلمية في المناطق الباردة لتقييم الخصائص الميكانيكية للتربة المتجمدة تحت ظروف الضغط.

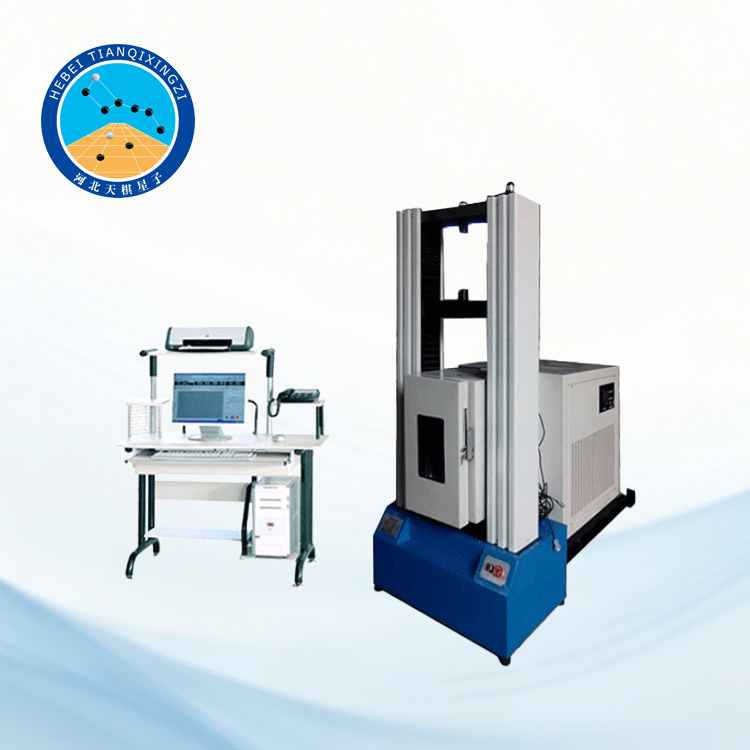

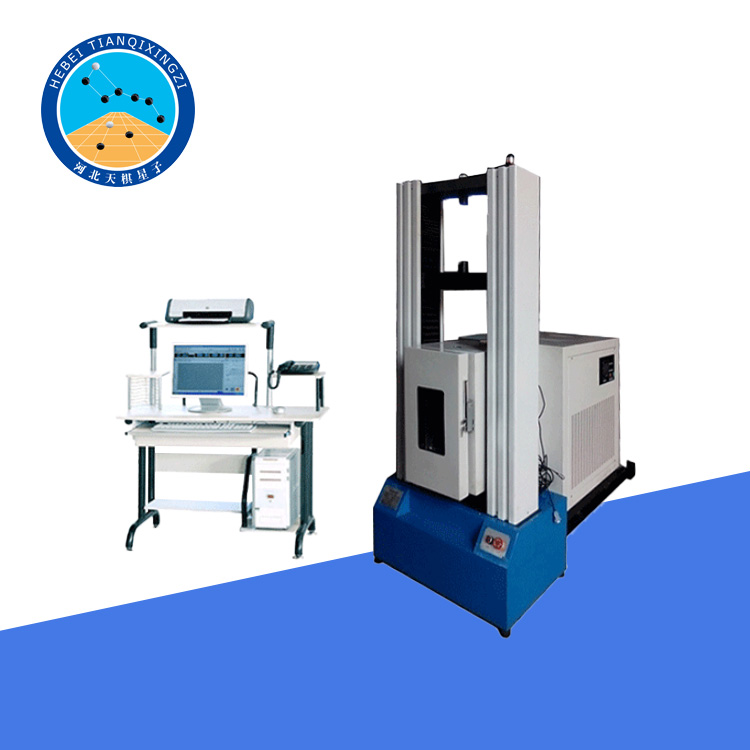

جهاز اختبار الضغط أحادي المحور للتربة المتجمدة

الموديل: TGSYE-1

أولاً: وظائف المنتج

تتوافق آلة اختبار التربة المتجمدة هذه، التي يتم التحكم فيها بواسطة الحاسوب، بدقة مع المتطلبات الفنية للمعايير الصناعية الوطنية MT/T 593.4-1996 "طريقة اختبار الخصائص الفيزيائية والميكانيكية للتربة المتجمدة الاصطناعية - الجزء 4: طريقة اختبار مقاومة الضغط أحادي المحور للتربة المتجمدة الاصطناعية" وMT/T 593.6-1996 "طريقة اختبار زحف الضغط أحادي المحور للتربة المتجمدة الاصطناعية"، بالإضافة إلى المعيار الدولي ASTM D5520-19 "طريقة معملية لتحديد خصائص زحف الضغط أحادي المحور لعينات التربة المتجمدة". يستطيع الجهاز قياس قوة الاختبار والتشوه المحوري والتشوه القطري للعينة بدقة وتزامنًا. تتم عملية الاختبار تلقائيًا بواسطة حاسوب صغير، يقوم بجمع وحساب بيانات الاختبار المختلفة في الوقت الفعلي. يستطيع النظام إنشاء وطباعة تقارير الاختبار تلقائيًا، بما في ذلك بيانات الاختبار ومنحنيات الإجهاد والانفعال ودرجة حرارة الاختبار الحالية، مما يضمن اختبارًا فعالًا وموثوقًا وشاملًا.

يُمكّن نظام التحكم الآلي المتطور ونظام جمع البيانات من ضبط عملية جمع البيانات والتحكم رقميًا بالكامل. بعد انتهاء التجربة، يقوم الحاسوب تلقائيًا بحساب النتائج بناءً على معايير الاختبار المحددة مسبقًا، ويعرض نتائج الاختبار المقابلة. يمكن الاستعلام عن كل معيار من معايير الاختبار وعرضه بعد انتهاء التجربة، أو طباعته عن طريق توصيل الجهاز بطابعة.

ثانياً: المواصفات الفنية

قوة الاختبار: 100 كيلو نيوتن

دقة قوة الاختبار: 1/±300,000

الخطأ النسبي للقيمة المقاسة: أفضل من ±1%

أدنى قراءة للتشوه: 0.001 مم

نطاق سرعة حركة العارضة: 0.005–200 مم/دقيقة

نطاق ضبط معدل التحكم في القوة: 0.005–5% من النطاق الكامل/ثانية

المدى الفعال لجهاز الاختبار: 610 مم

مساحة الضغط الفعالة لجهاز الاختبار: 0-400 مم

طريقة التحميل: كهربائية

جهد مصدر الطاقة (يلزم تأريض موثوق): جهاز الاختبار ~220 فولت ±10%، 50 هرتز

صندوق تحكم بدرجة الحرارة العالية/المنخفضة ~380 فولت ±10%، 50 هرتز

الطاقة: جهاز الاختبار 1.5 كيلوواط؛ صندوق التحكم بدرجة الحرارة 7.0 كيلوواط

الأبعاد الكلية لجهاز الاختبار: 1080 × 2100 × 2320 مم

الوزن الإجمالي لجهاز الاختبار: ≈1800 كجم
