صُمم جهاز اختبار قوة انحناء التربة المتجمدة في درجات الحرارة المنخفضة لتقييم قوة انحناء التربة المتجمدة في ظل ظروف تبريد مُتحكم بها. يُحاكي الجهاز، المُجهز بنظام تحكم دقيق في درجة الحرارة ونظام تحميل متطور، بيئات المناطق الباردة لتقييم خصائص التربة، والسلامة الهيكلية، وخصائص الانهيار بدقة.

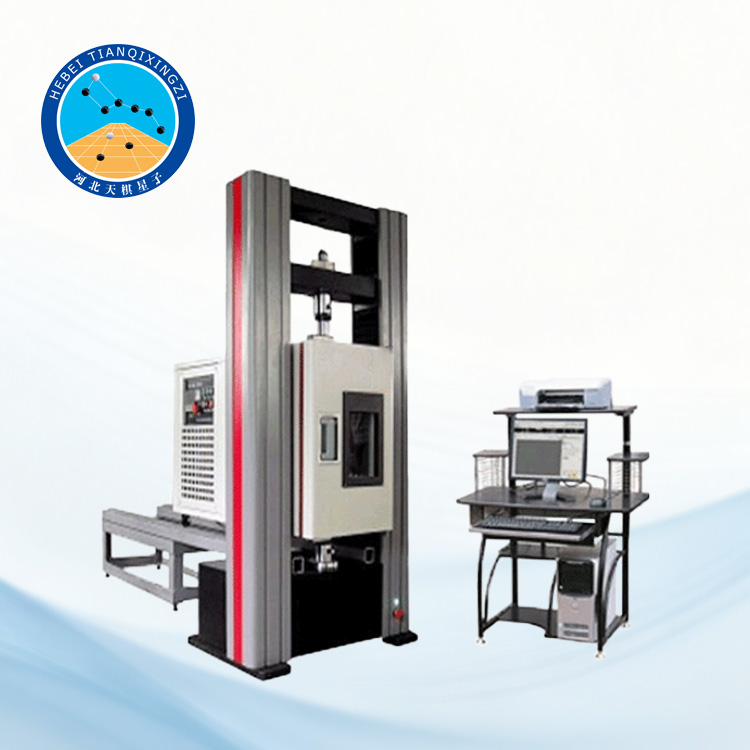

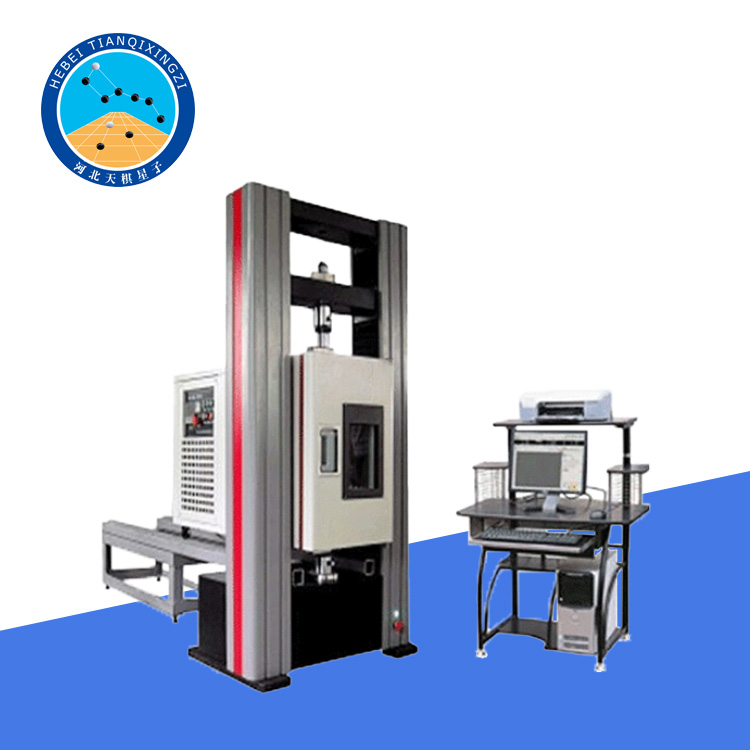

جهاز اختبار قوة الانحناء للتربة المتجمدة في درجات الحرارة المنخفضة

النموذج: TGSYD-1

أولاً: المعايير المرجعية:

1. GB/T2611-2007 المتطلبات الفنية العامة لآلات الاختبار

2. JJF1103-2003 تقييم أنظمة جمع البيانات الحاسوبية لآلات الاختبار

3. JJG139-1999 إجراءات التحقق لآلات الشد والضغط والاختبار

4. MT/T593.4-1996 طريقة اختبار الخواص الفيزيائية والميكانيكية للتربة المجمدة الاصطناعية - الجزء 4: طريقة اختبار مقاومة الضغط أحادي المحور للتربة المجمدة الاصطناعية، والجزء 6: طريقة اختبار زحف الضغط أحادي المحور للتربة المجمدة الاصطناعية

5. ASTM D5520-18 طريقة الاختبار القياسية لتحديد خواص الزحف لعينات التربة المجمدة في المختبر عن طريق الضغط أحادي المحور

مكونات مقاومة الانحناء للتربة المجمدة منخفضة الحرارة التي يتم التحكم فيها بواسطة الحاسوب الصغير

ثانيًا: آلة الاختبار:

1. جهاز اختبار قوة الانحناء للتربة المتجمدة في درجات الحرارة المنخفضة: أقصى ضغط محوري 100 كيلو نيوتن، دقة 1%

2. حساس الضغط: نطاق 0-100 كيلو نيوتن، دقة 1%

3. حساس درجة الحرارة: نطاق -40 درجة مئوية إلى +40 درجة مئوية

4. معدات التبريد والتحكم في درجة الحرارة

1) جهاز اختبار التحميل: رأس ضغط فولاذي ذو تحميل ثنائي النقاط، والذي يجب أن يسمح بتأثير حملين متساويين في وقت واحد على نقطتين ثلثيتين من العارضة؛ يجب أن يكون لرأسي الدعم ورأسي الضغط الملامسين للعينة أسطح طرفية مقوسة الشكل بقطر حوالي 15 مم (لمنع انصهار الضغط عند سطح التلامس، يفضل أن تكون الأسطح الطرفية المقوسة مصنوعة من مواد غير معدنية)، ويفضل تصميم أحد رأسي الدعم ورأسي الضغط بحيث يكون قادرًا على الدوران والإمالة ذهابًا وإيابًا.

٢) العينات: استُخدمت عينات تربة مجمدة غير مضطربة، وتمّ أخذ العينات وإعدادها وفقًا لأحكام البند ٦.٢.٢ من المواصفة MT/T593.1. كما استُخدمت عينات تربة مجمدة مُعاد تشكيلها، وتمّ إعدادها وفقًا لأحكام البند ٦.٢.٣ من المواصفة MT/T593.1.

٣) أبعاد العينة: ٢٠٠ مم × ٥٠ مم × ٥٠ مم

٤) عدد العينات: ٤ عينات لكل طبقة تربة لكل درجة حرارة اختبار

تُحسب مقاومة الانحناء كمتوسط القيم الثلاث المقاسة. إذا تجاوز الفرق بين أكبر وأصغر قيمة لمقاومة الانحناء من بين العينات الثلاث والقيمة الوسطية نسبة 15٪ من القيمة الوسطية، فيجب إعادة الاختبار.

ثالثًا: معايير المنتج:

1. أقصى قوة اختبار: 100 كيلو نيوتن

2. فئة جهاز الاختبار: 1.0

3. نطاق قياس الحمل: من 0.1% إلى 99% من النطاق الكامل

4. الخطأ النسبي للقراءة: ±1% (الفئة 1.0)

5. دقة قياس قوة الاختبار: 1/±500000 من النطاق الكامل (تبقى الدقة ثابتة)

٦. نطاق قياس التشوه: ٠٫٢٪ إلى ٩٩٪

٧. نطاق ضبط معدل التحكم في القوة: ٠٫٠٠٥٪ إلى ٥٪ من النطاق الكامل/ثانية

٨. دقة معدل التحكم في القوة: ضمن ±١٪ من القيمة المضبوطة عندما يكون المعدل أقل من ٠٫٠٥٪ من النطاق الكامل؛ ضمن ±٠٫٥٪ من القيمة المضبوطة عندما يكون المعدل ≥ ٠٫٠٥٪ من النطاق الكامل؛

9. نطاق ضبط معدل التشوه: ‎0.005～5%FS/ثانية؛

10. دقة التحكم في معدل التشوه: ضمن ±1% من القيمة المضبوطة عندما يكون المعدل <0.05%FS/ثانية؛ وضمن ±0.5% من القيمة المضبوطة عندما يكون المعدل ≥0.05%FS/ثانية؛

11. نطاق ضبط معدل الإزاحة: من 0.01 إلى 500 مم/دقيقة؛

12. دقة التحكم في معدل الإزاحة: في حدود ±0.2% من القيمة المضبوطة؛

13. نطاق التحكم في القوة الثابتة، والتشوه الثابت، والإزاحة الثابتة: من 0.5% إلى 99% من النطاق الكامل
