يستخدم بشكل أساسي لتحديد درجة حرارة التشوه الحراري ودرجة حرارة نقطة تليين فيكات للمواد غير المعدنية مثل البلاستيك والمطاط الصلب والنايلون ومواد العزل الكهربائي والمواد المركبة المقواة بالألياف الطويلة والصفائح المتصلبة بالحرارة عالية القوة.

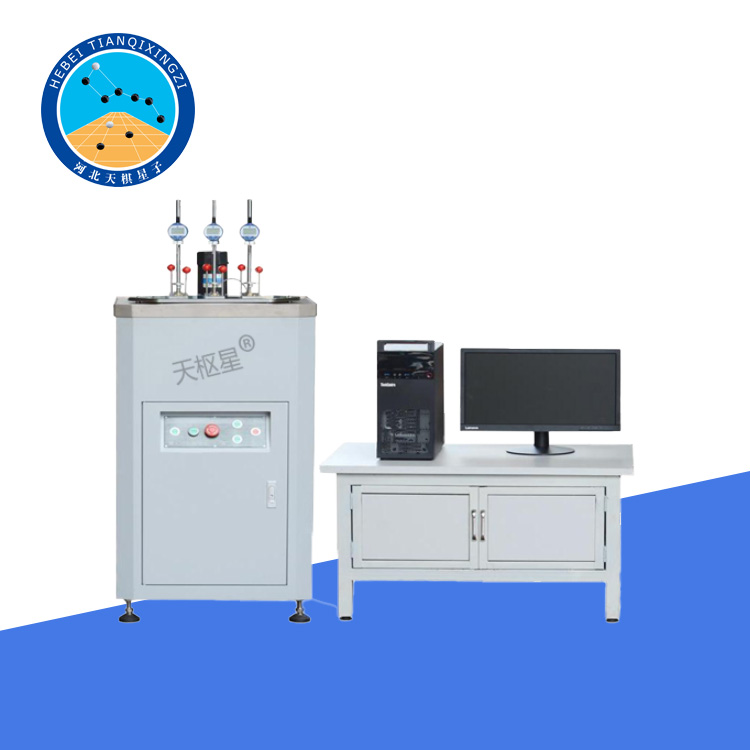

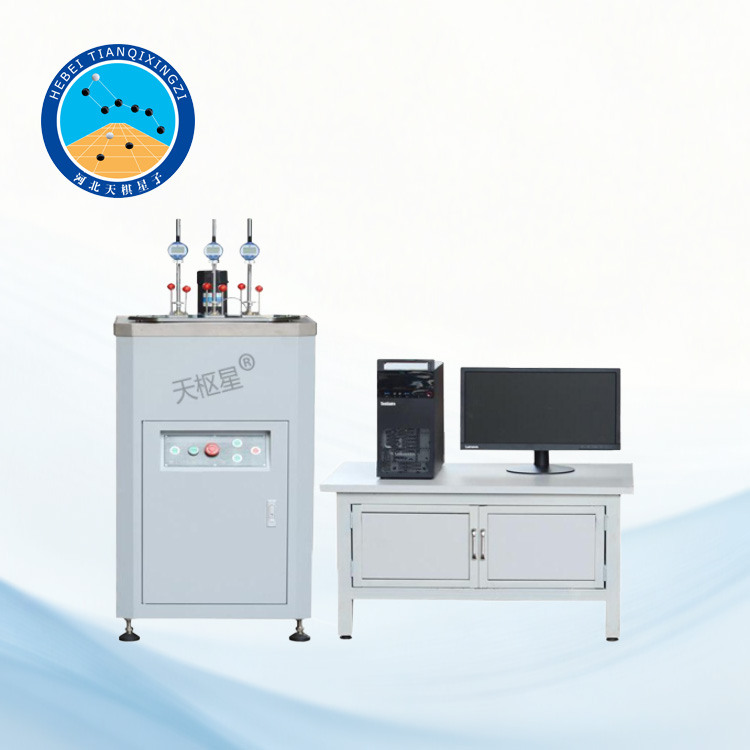

جهاز اختبار فيكات لتليين اللدائن الحرارية

الموديل: TGHCQ-1

أولاً: الوظائف ونطاق التطبيق:

هذا الجهاز عبارة عن أداة لاختبار المواد غير المعدنية، تم تصميمها وتصنيعها وفقًا لأحدث المعايير الدولية والوطنية. ويستخدم بشكل أساسي لتحديد درجة حرارة التشوه الحراري ودرجة حرارة نقطة تليين فيكات للمواد غير المعدنية مثل البلاستيك والمطاط الصلب والنايلون ومواد العزل الكهربائي والمواد المركبة المقواة بالألياف الطويلة والصفائح المتصلبة بالحرارة عالية القوة.

يتميز جهاز الاختبار الذكي هذا بسهولة التشغيل ودقة التحكم، مما يجعله واسع الاستخدام في الجامعات ومراكز الأبحاث ووحدات مراقبة جودة المنتجات وفحصها. وهو يعتمد على التحكم بواسطة معالج دقيق أحادي الشريحة ومخرج معدل الطور PID، كما يتميز بإمكانية ضبط الحد الأقصى لدرجة الحرارة؛ حيث يتوقف التسخين تلقائيًا عند وصول درجة حرارة الاختبار إلى الحد الأقصى.

تعريف اختبار فيكات (VST): وضع العينة في وسط سائل أو حجرة تسخين. يتم تحديد درجة حرارة أداة الضغط القياسية عند ضغطها في عينة مقطوعة من أنبوب أو وصلة بمقدار 1 مم تحت قوة (50+1) نيوتن، وذلك بمعدل تسخين ثابت.

تعريف التشوه الحراري (HDT): عينة قياسية تخضع لحمل انحناء ثلاثي النقاط ثابت بطريقة مسطحة (يفضل) أو جانبية، مما يؤدي إلى أحد إجهادات الانحناء المحددة في الجزء ذي الصلة من GB/T 1634. في ظل ظروف تسخين موحدة، يتم قياس درجة الحرارة التي يتم عندها الوصول إلى الانحراف القياسي المقابل للزيادة المحددة في إجهاد الانحناء.

ثانيًا: معايير التنفيذ:

GB/T 1633 - "تحديد درجة حرارة تليين فيكات (VST) للبلاستيك الحراري"

GB/T 8802 - "تحديد درجة حرارة تليين فيكات للأنابيب والوصلات البلاستيكية الحرارية"

ASTM D1525 - "طريقة الاختبار القياسية لدرجة حرارة تليين فيكات للبلاستيك"

ISO 306:2022 - "البلاستيك - المواد البلاستيكية الحرارية - تحديد درجة حرارة تليين فيكات (VST)"

ثالثًا: المعايير الفنية:

1. نطاق التحكم في درجة الحرارة: من درجة حرارة الغرفة إلى 300 درجة مئوية؛

2. أقصى خطأ في درجة الحرارة: ±0.5 درجة مئوية؛

3. معدل التسخين: 50 درجة مئوية/ساعة، 120 درجة مئوية/ساعة؛

4. نقاط قياس درجة الحرارة: 1؛

5. نطاق قياس التشوه: من -0.1 مم إلى 1.1 مم؛

٦. أقصى خطأ في التشوه: ±٠.٠١ مم؛

٧. المادة المستخدمة: زيت سيليكون ميثيلي (يتم توفيره من قبل العميل)

٨. مدى دعم العينة: ٦٤ مم، ١٠٠ مم؛

٩. طريقة التبريد: تبريد طبيعي فوق ١٥٠ درجة مئوية، تبريد بالماء أو تبريد طبيعي تحت ١٥٠ درجة مئوية؛

١٠. مزود بوظيفة حماية من درجة الحرارة القصوى؛

١١. عدد منصات الاختبار: ٣؛

١٢. طريقة التحكم: نظام تحكم موزع باستخدام متحكم دقيق وحاسوب؛

١٣. أبعاد الجهاز: ٨٨٠ مم × ٥٨٠ مم × ١٤٠٠ مم؛

١٤. المساحة المطلوبة: ١ متر من الأمام إلى الخلف، ٠.٦ متر من اليسار إلى اليمين؛

١٥. مصدر الطاقة: ٤٥٠٠ فولت أمبير، ٢٢٠ فولت تيار متردد، ٥٠ هرتز
