مقياس كثافة التربة الخالي من النوى هو جهاز يستخدم تقنيات غير مشعة، مثل الموجات الكهرومغناطيسية أو الرادار المخترق للأرض، لقياس كثافة التربة الرطبة والجافة. يُمكنه الحصول بسرعة على معايير مثل تماسك التربة في الموقع، ويُستخدم غالبًا لاختبار الجودة في مشاريع الطرق والبنية التحتية وغيرها من المشاريع الهندسية.

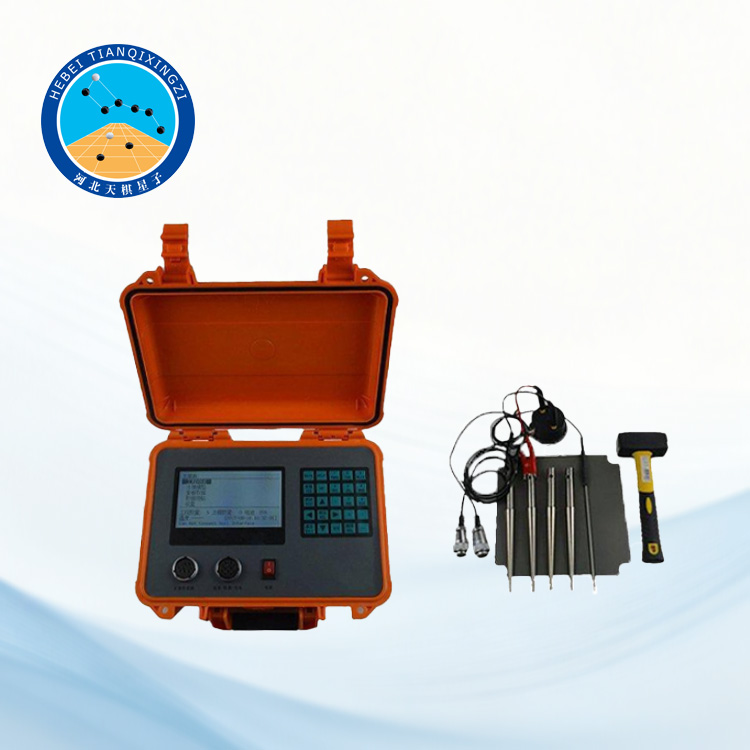

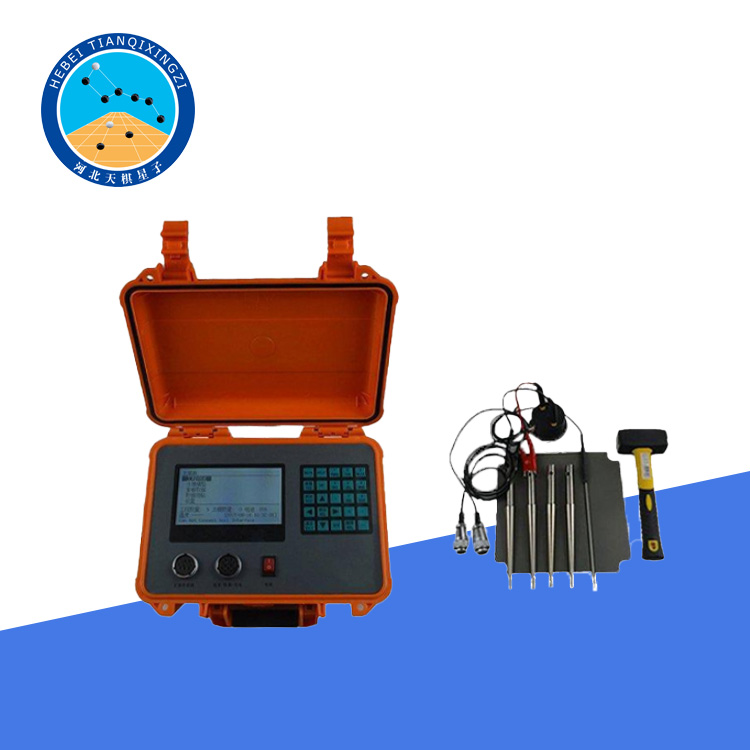

مقياس كثافة التربة غير النووية

الموديل: LJLMP-1

أولاً: مقدمة عن المنتج

يمكن لجهاز قياس كثافة التربة (EDG) قياس كثافة التربة ومحتواها من الرطوبة ودرجة انضغاطها في الطرق والأساسات. وتعتمد دقة قياسه بشكل أساسي على الاستخدام الصحيح من قبل المشغل.

ثانياً: المعايير

ASTM D7830 / D7830M — طريقة الاختبار القياسية لكثافة التربة في الموقع (الوزن النوعي) ومحتوى الماء في التربة باستخدام مقياس كثافة التربة الكهرومغناطيسي

ثالثًا: الوظائف الرئيسية

1. يقيس كثافة التربة الجافة/الرطبة، ومحتوى الرطوبة، ونسبة الدمك.

2. يُستخدم في اختبارات المشاريع الهندسية مثل طبقات الطرق، والأساسات، والسدود، وأعمال الردم، ومدافن النفايات.

رابعاً: أثناء تشغيل نظام EDG، يتم تقديم بعض التقنيات الجديدة التي يجب أن تكون على دراية بها:

1. نموذج التربة هو مزيج من البيانات الإلكترونية للتربة والبيانات الفيزيائية التي يُدخلها المستخدم. وهو أساس لاختبار خصائص التربة في منطقة ذات خصائص مماثلة.

2. عند إنشاء نموذج للتربة، يلزم استخدام جهاز جمع البيانات الإلكترونية (EDG) لجمع الإشارات الإلكترونية عند نقاط اختبار مختلفة (تُسمى هذه النقاط باختبارات التربة). تتطلب كل نقطة اختبار جمع إشارة إلكترونية واحدة. في الوقت نفسه، يلزم إجراء اختبار مخروط الرمل للحصول على الكثافة الرطبة والجافة ومحتوى الرطوبة للتربة، بالإضافة إلى خصائص فيزيائية أخرى. ثم تُقاس أقصى كثافة جافة للتربة في المختبر. تُدخل هذه البيانات بعد ذلك إلى الجهاز، ما يربط بين البيانات الإلكترونية والفيزيائية.

3. يلزم وجود ثلاث نقاط اختبار على الأقل (اختبارات تربة) عند إنشاء نموذج للتربة. كلما زاد عدد نقاط الاختبار، كان نموذج التربة أكثر تمثيلاً. علاوة على ذلك، كلما اتسع نطاق الكثافة ومحتوى الرطوبة الذي تغطيه نقاط الاختبار، زادت دقة نموذج التربة.

٤. بمجرد إنشاء نموذج التربة، يمكن استخدام برنامج EDG لإجراء الاختبارات الميدانية. منطقة الاختبار هي منطقة ذات خصائص فيزيائية مماثلة للتربة المراد اختبارها، ويقوم الباحث بتحضيرها للاختبار.

٥. عادةً، يتم إنشاء نموذج تربة لكل منطقة اختبار على حدة. تتطلب المشاريع المختلفة نماذج تربة مختلفة. بمجرد إنشاء نموذج التربة الذي يمثل المنطقة بنجاح، يمكن لبرنامج EDG تحديد خصائص التربة في أي نقطة اختبار بسرعة ودقة من خلال الاختبارات الميدانية.

٦. يتمثل الاختبار الفعلي في حساب الخصائص الفيزيائية للتربة عن طريق مقارنة البيانات الإلكترونية التي تم جمعها في نقاط الاختبار مع نماذج التربة.

خامساً: المعايير الفنية

الوحدة الرئيسية وموصل EDG: وصلة مقاومة للماء

نطاق الكثافة الرطبة: بناءً على الكثافة الجافة للتربة المضغوطة النموذجية، بدقة تصل إلى 3% من نتائج الاختبارات الفيزيائية القياسية

نطاق محتوى الرطوبة: بناءً على محتوى الرطوبة للتربة المضغوطة النموذجية، بدقة تصل إلى 3% من نتائج الاختبارات الفيزيائية القياسية

طول كابل RS-232 كبير: 100 سم

مصدر الطاقة الداخلي: بطارية NiMH 12 فولت، سعة 2000 مللي أمبير

عمر البطارية: حوالي ٢٤ ساعة

نطاق درجة حرارة التشغيل: من ٠ إلى ٥٠ درجة مئوية

نطاق رطوبة التشغيل: من ٥٪ إلى ٩٠٪

وزن وحدة التحكم EDG: ٨ كجم

أبعاد وحدة التحكم EDG: ٣٠٠ × ٢٦٠ × ١٤٠ مم

وزن ملحقات EDG: حوالي ٣ كجم

أبعاد (مم) / وزن (كجم) العلبة الهندسية: ٤٨٠ × ٢١٥ × ٣٩٠ مم / ٨.٥ كجم
