آلة أخذ عينات من الخلطات الإسفلتية هي جهاز متخصص يُستخدم لحفر عينات أسطوانية قياسية من طبقات الإسفلت أو الخرسانة أو أقسام الاختبار. ويُستخدم هذا الجهاز بشكل شائع لاختبار الجودة وتحليل العينات في مشاريع هندسة الطرق.

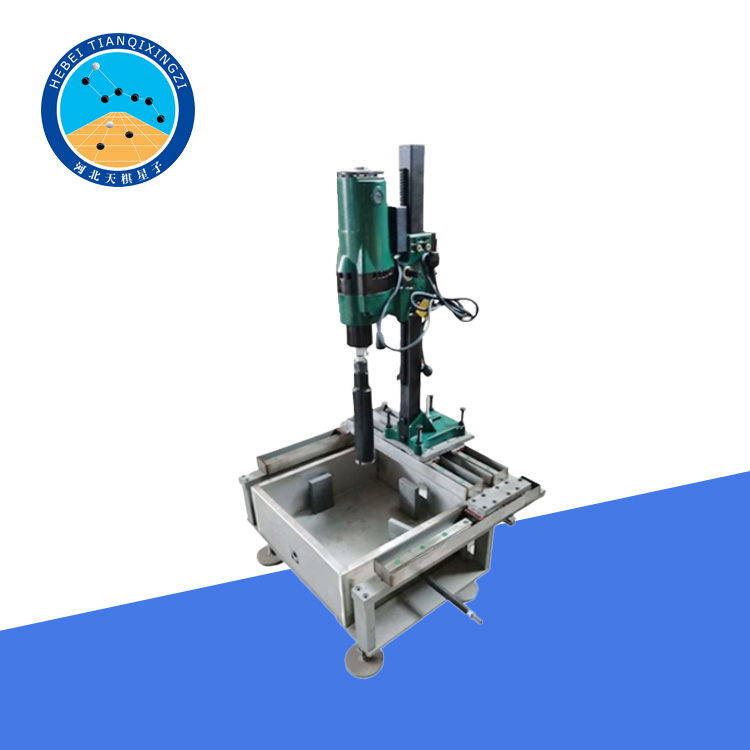

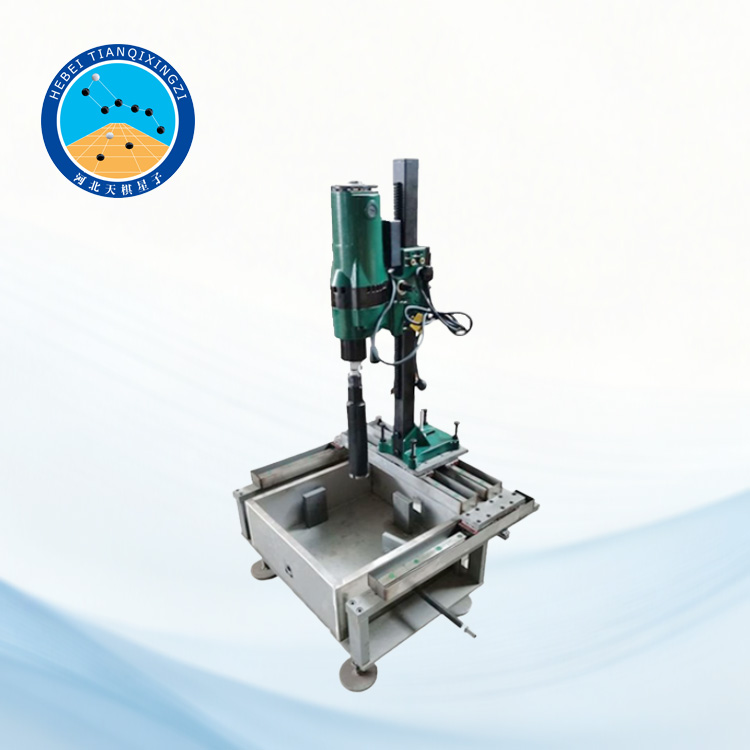

آلة حفر لب الخلطة الإسفلتية

الموديل: LJLMO-1

أولاً: مقدمة عن المنتج

إن مثقاب اللب الأسفلتي (المشار إليه فيما يلي باسم المثقاب) هو أداة متخصصة لحفر عينات لبية دقيقة من الخلطات الأسفلتية، سواء في الموقع أو في الأماكن المغلقة. يتميز بسهولة التشغيل وخفة الوزن والمرونة، وينتج أبعاد حفر وأخذ عينات دقيقة، ويترك سطحًا أملسًا بعد الحفر، ولا يتسبب في أي ضرر عرضي للمادة المحفورة، مما يجعله قطعة مثالية من آلات البناء.

تستخدم منصة الحفر محركًا متسلسلًا كمصدر للطاقة، وهي مزودة برأس حفر ماسي صناعي رقيق الجدران. تُستخدم هذه المنصة بشكل أساسي في مشاريع البناء، مثل الطرق السريعة والمطارات والموانئ والسدود وغيرها من مشاريع الهندسة الخرسانية، لأغراض الحفر وأخذ عينات اللب. تُغني هذه الطريقة عن الحاجة إلى حفر ثقوب مسبقة أو الحفر اليدوي بعد البناء في مشاريع تشييد المباني، كما توفر ظروفًا مثالية لأخذ عينات اللب من قِبل المؤسسات البحثية. علاوة على ذلك، يمكن استخدام منصة الحفر هذه أيضًا لأخذ عينات اللب من مواد أخرى غير معدنية هشة وصلبة، مثل المواد الحرارية والسيراميك والزجاج والصخور.

آلة الحفر اللبي هي آلة حفر عمودية ذات اتجاه حفر سفلي. تتكون من محرك، وعلبة تروس، وريشة حفر، وعمود، وقاعدة، وآلية رفع. يُركّب المحرك أحادي الطور ذو الملفات المتسلسلة على علبة تروس مثبتة بدورها على آلية الرفع. تُحرّك علبة التروس ريشة الحفر أسفل المغزل لأعلى ولأسفل، مما يُحقق غرض الحفر أو أخذ عينات اللب. يسمح مسنن على العمود لعلبة التروس بالتحرك لأعلى ولأسفل على طول العمود، ويتم هذا التحرك عن طريق تدوير مقبض التغذية يدويًا.

ثانياً: المعايير المرجعية

JTG3450-2019 الإجراء القياسي للاختبار الميداني لطبقة الأساس والرصف في الطرق السريعة - أخذ عينات لبية

GB11818-89 المتطلبات الفنية لآلات حفر اللب الخرساني

ASTM D5361 - الممارسة القياسية لأخذ عينات من الخلطات الإسفلتية المضغوطة للاختبارات المعملية

AASHTO R 67 - الممارسة القياسية لأخذ عينات من الخلطات الإسفلتية المضغوطة (الحصول على عينات لبية)

prEN 12697-27 - الخلطات الإسفلتية - طرق الاختبار - الجزء 27: أخذ العينات

ثالثًا: المعايير الفنية

1. أقصى قطر للقلب: 200 مم

2. أقصى عمق للقلب: 400 مم

3. اتجاه الحفر: عموديًا للأسفل

4. طريقة التغذية: يدوية

5. سرعة الدوران في وضع الخمول: 600 دورة/دقيقة

6. نوع مثقاب الحفر: مثقاب ماسي صناعي ذو جدار رقيق

7. المحرك: محرك أحادي الطور

8. القدرة: 2300 كيلوواط

9. الجهد الكهربائي: 220 فولت

10. الأبعاد: الطول × العرض × الارتفاع: 470 × 235 × 880 مم

11. وزن الجهاز: 42 كجم
