تم تصميم جهاز اختبار مقاومة التآكل لعلامات الرصف المرتفعة لأغراض الإنتاج، والإشراف على الجودة، والهندسة الإنشائية، وإدارة المشاريع، وما إلى ذلك، وتم تصميمه وتصنيعه بواسطة الوحدة لقياس مقاومة التآكل لعلامات الرصف المرتفعة.

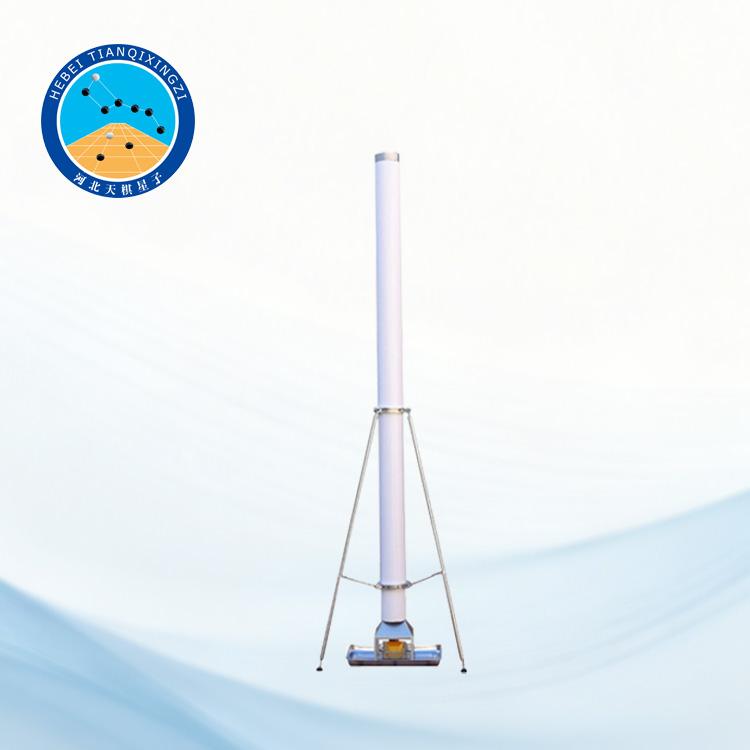

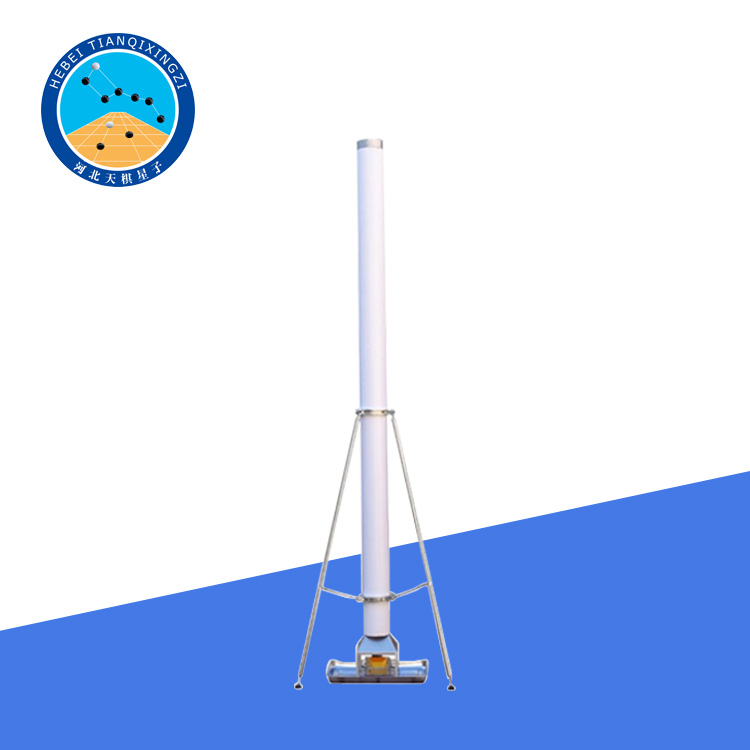

جهاز اختبار مقاومة التآكل لعلامات الطرق البارزة

الموديل: LJLMN-2

أولاً: مقدمة عن المنتج

يتميز الجهاز ببنية معقولة، وسهولة التشغيل، وتعدد الاستخدامات، ودقة قياس عالية، بالإضافة إلى مستوى عالٍ من الأمان والموثوقية في القياس.

مكونات الجهاز: يتكون جهاز الاختبار من أنبوب توجيه رملي رأسي، وقمع معايرة، وشبكة ترشيح، وحامل عينات، وجامع رمل.

ثانياً: المعايير الفنية:

1. يمكن أن يتكون النظام من أنبوب بلاستيكي أملس الجدران بقطر داخلي لا يقل عن 150 مم وطول 2850 مم. يجب ألا تتجاوز زاوية انحراف أنبوب توجيه الرمل 0.2 درجة.

2. قمع المعايرة: يبلغ قطر الفتحة العلوية لقمع المعايرة 120 مم × 40 مم، وارتفاعها 100 مم، وزاوية شطف 45 درجة على جميع جوانبها الأربعة. يجب أن تكون جوانب الفتحة العلوية مستقيمة وحادة لضمان عدم تغيير اتجاه الرمال المتساقطة على حواف الفتحة عند دخولها القمع. وظيفة هذا القمع هي ضمان عدم انحراف الرمال المتساقطة مباشرة في الفتحة عن الأرض، واصطدامها بالعلامات المرتفعة بشكل عمودي قدر الإمكان، بينما تنحرف الرمال المتساقطة خارج الفتحة خارج القمع ولا تصطدم بالعلامات المرتفعة. يجب أن يكون قمع المعايرة قابلاً للحركة لأعلى ولأسفل، ولليمين ولليسار، وللأمام وللخلف لتسهيل ضبط كمية الرمال المتدفقة عبر القمع وتجانسها.

3. شاشة الترشيح: تقع شاشة الترشيح أعلى أنبوب توجيه الرمل، ويبلغ حجم فتحاتها القياسي أكثر من 850 ميكرومترًا. تتمثل وظيفة هذه الشاشة في أمرين: أولًا، تحديد نقطة بدء سقوط الرمل؛ وثانيًا، الحد من معدل تدفق الرمل المتساقط. يجب ألا تتجاوز المسافة بين الرمل المتساقط والشاشة 30 ملم.

4. حامل العينة: يُستخدم لتثبيت العينة بإحكام، مع ضمان تعامد سطحها السفلي، مما يُسهل محاذاتها مع أنبوب توجيه الرمل وقمع المعايرة. يجب أن يكون ارتفاع العينة قابلًا للتعديل بحرية بحيث لا تتجاوز المسافة بين حافتها العلوية وأعلى القمع 150 ملم، ويجب ضبط وضعها الأفقي بحيث تكون الحافة الأمامية لسطحها العاكس موازية للضلع الطويل للقمع. يجب ألا يعيق حامل العينة التدفق الحر للرمل المتساقط.

5. جامع: يمكن استخدام صينية مينا مقاس 400 مم × 600 مم أو أي وعاء آخر لجمع الرمل خارج قمع المعايرة.
