تُستخدم هذه المعدات لاختبار العمق الذي يتم فيه ضغط مادة مانعة للتسرب للوصلات/الشقوق الساخنة في مخروط في ظل ظروف محددة؛ وهذا ما يُعرف باسم اختراق المخروط.

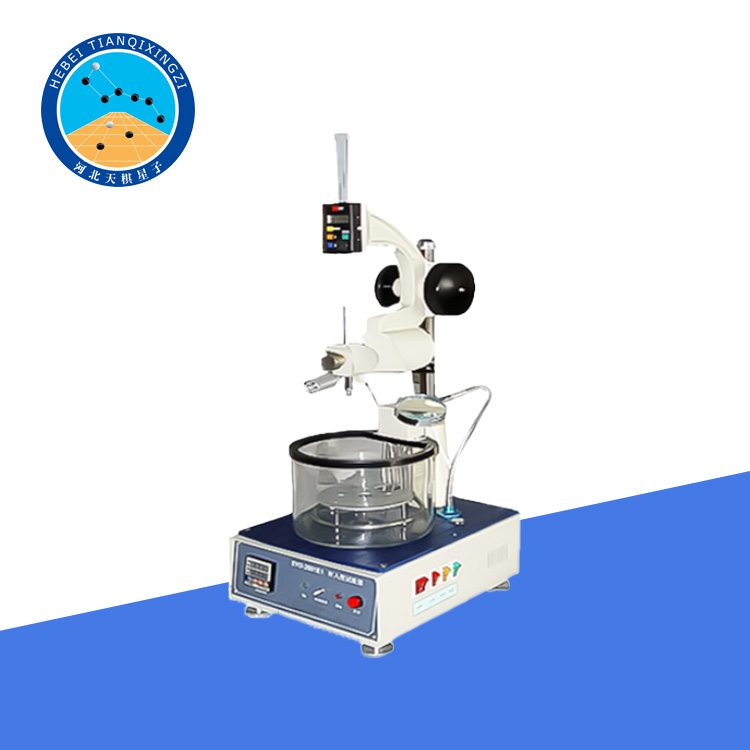

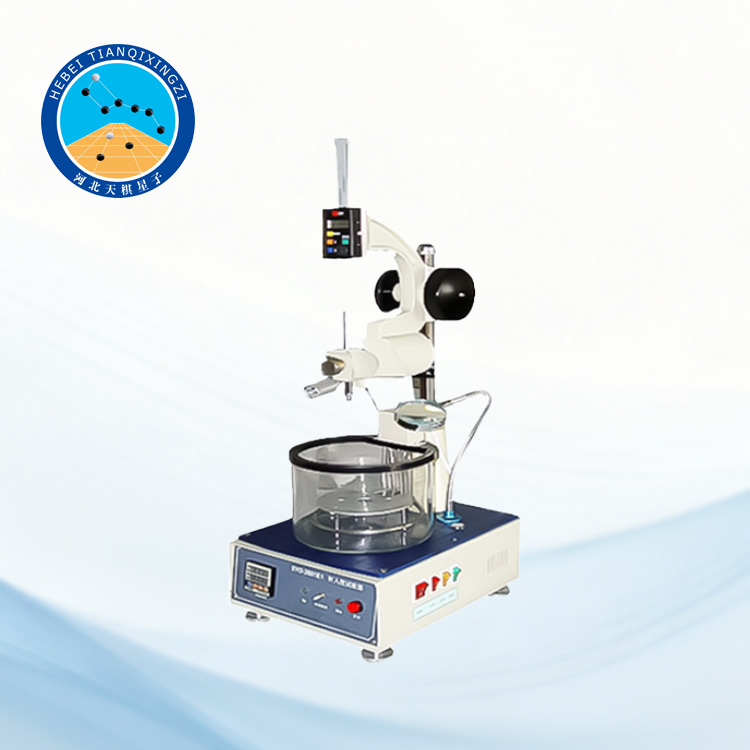

جهاز اختبار اختراق مخروط مانع تسرب الطرق المسخن

الموديل: LJLMJ-1

أولاً: تعريف المنتج

صُمم جهاز اختبار اختراق مانع التسرب الساخن لسطح الطريق من نوع LJLMJ-1 وصُنع وفقًا للمتطلبات الفنية للمعيار JT/T 740-2015 "مانعات التسرب الساخنة لسطح الطريق". وهو جهاز متخصص لاختبار اختراق مانع التسرب الساخن، يُستخدم لتقييم تماسك وقابلية تشغيل مانعات التسرب الساخنة. كما يتوافق هذا الجهاز مع المعايير الدولية المعترف بها ASTM D5329-20 "طرق اختبار مانعات التسرب الساخنة" وASTM D6690-21 "مواصفات مانعات التسرب الساخنة للفواصل في الأرصفة الخرسانية والإسفلتية"، مما يضمن التوافق مع المعايير الدولية في التصميم الهيكلي، وعملية الاختبار، ودقة القياس. أثناء الاختبار، تُسخن العينة إلى 25 درجة مئوية في ظل ظروف محددة. يُوضع مخروط ذو كتلة وزاوية محددتين على سطح العينة ويُترك ليخترق مانع التسرب خلال 5 ثوانٍ. يُقاس عمق اختراق المخروط لتحديد صلابة المادة وتماسكها. يُعبر عن عمق اختراق المخروط بوحدات 0.1 مم. على سبيل المثال، يتوافق عمق اختراق المخروط البالغ 30.0 مم مع اختراق المخروط البالغ 300. يمكن لهذا الجهاز أن يعكس بدقة قابلية تشغيل مانع التسرب الساخن للطرق وهو متوافق مع المعايير المحلية والدولية، مما يجعله أداة مثالية لاختبار مواد هندسة الطرق ومراقبة الجودة.

ثانيًا: خصائص الأداء

١. يتيح الجهاز إجراء الاختبارات في اتجاهات مختلفة، ويمكن استخدامه حتى في حمام مائي ذي درجة حرارة ثابتة.

٢. آلية قياس العمق بشاشة عرض رقمية، سهلة الاستخدام، تتميز بتكرارية جيدة ودقة قياس عالية.

٣. حركة الدعم ثنائية السرعة: سريعة ودقيقة، مما يُسهّل محاذاة طرف الإبرة بدقة مع سطح العينة أثناء الاختبار.

٤. مزود بآلية تسوية للمنصة لسهولة الضبط.

٥. يتضمن آلية تحرير يدوية لجهاز إدخال الإبرة، مما يضمن التشغيل السليم حتى عند عدم استخدام نظام التحكم التلقائي في وقت التحرير.

رابعاً: إجراء الاختبار

١. صبّ المادة المانعة للتسرب، بعد وصولها إلى درجة حرارة الاختراق المطلوبة، في طبق العينة. يجب أن يتجاوز ارتفاع العينة قيمة اختراق المخروط المتوقعة بمقدار ١٠ مم، مع التأكد من خلوها من فقاعات الهواء. بعد التحضير، برّد العينة في درجة حرارة الغرفة (١٥-٣٠ درجة مئوية) لمدة ساعة ونصف إلى ساعتين، ثم انقلها إلى حمام مائي ثابت الحرارة (٢٥ درجة مئوية ± ٠.٥ درجة مئوية) لمدة ساعة ونصف إلى ساعتين.

٢. اضبط جهاز قياس اختراق المخروط للتأكد من استوائه. افحص قضيب التوصيل وقضيب التوجيه للتأكد من خلوهما من الماء والشوائب والاحتكاك الملحوظ.

٣. أخرج طبق العينة بعد وصوله إلى درجة الحرارة المطلوبة، وضعه على الحامل الثلاثي في طبق زجاجي ذي قاع مسطح. لا تملأ الطبق الزجاجي بالماء.

٤. ضع الطبق الزجاجي ذو القاع المسطح الذي يحتوي على العينة على منصة جهاز اختبار الاختراق المخروطي، ثم أنزل قضيب التوصيل ببطء. راقب باستخدام عاكس أو ضوء في موضع مناسب حتى تلامس قمة المخروط القياسي سطح العينة. ثبّت قضيب التوصيل بالزر، واسحب القضيب المسنن لأسفل حتى يلامس الجزء العلوي من قضيب التوصيل، ثم اضبط مؤشر القرص على الصفر.

٥. اضغط على الزر بقوة بيدك وشغّل ساعة الإيقاف في الوقت نفسه. سيسقط المخروط القياسي بحرية. عندما يخترق المخروط القياسي العينة لمدة ٥ ثوانٍ، ارفع يدك عن الزر لتثبيت قضيب توصيل المخروط القياسي. اسحب القضيب المسنن لأسفل حتى يلامس طرف قضيب التوصيل، وسجّل عمق اختراق المخروط (٠.١ مم).

٦. ملاحظة: عند استخدام مقياس اختراق أوتوماتيكي، يبدأ التوقيت بالتزامن مع سقوط المخروط القياسي في العينة ويتوقف تلقائيًا بعد ٥ ثوانٍ.

خامساً: تقرير نتائج الاختبار

1. يُجرى ثلاث اختبارات متوازية على العينة نفسها. يجب ألا تقل المسافة بين نقاط القياس عن 25 مم، والمسافة من نقطة القياس إلى حافة العينة عن 13 مم.

2. إذا كان الفرق بين إحدى القيم المقاسة من الاختبارات الثلاثة المتوازية على العينة نفسها والقيمة المتوسطة يفي بمتطلبات دقة اختبار التكرارية، تُعتمد القيمة المتوسطة كنتيجة لاختبار اختراق المخروط.

3. يجب ألا يتجاوز الفرق بين إحدى القيم المقاسة من الاختبارات الثلاثة المتوازية على العينة نفسها والقيمة المتوسطة 15% من القيمة المتوسطة.
