يُستخدم لتحديد وتقييم معالجة الأسطح، والعزل، والطبقة اللاصقة، والطبقة الشاملة، والطبقة العازلة للماء، وغيرها، مع طبقة الأسفلت، وطبقة الخرسانة الإسمنتية، وسطح الجسر. يقيس قوة الترابط بين طبقتين مختلفتين من المواد. كما يمكنه قياس قوة الترابط بين الطبقة الإنشائية والطبقة اللاصقة والطبقة الإنشائية.

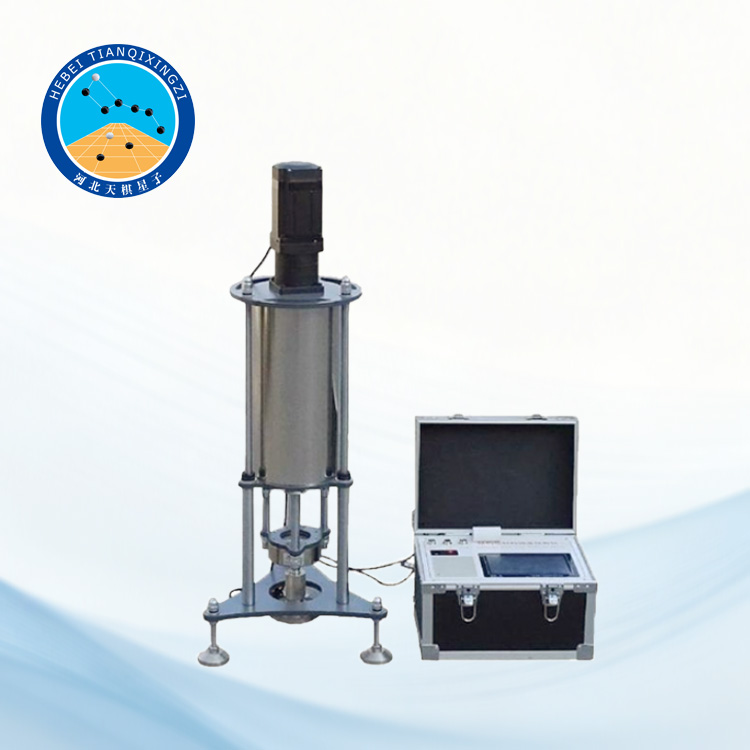

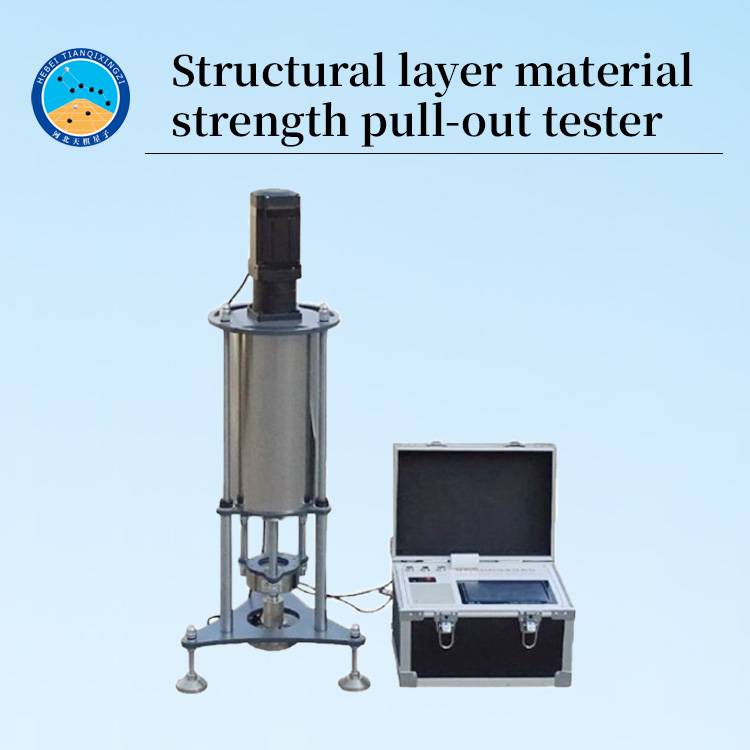

جهاز اختبار سحب قوة المواد الهيكلية

الموديل: LJLMG-1

أولاً: تعريف المنتج

يُستخدم هذا الجهاز بشكل أساسي لتحديد وتقييم قوة الترابط بين طبقات المعالجة السطحية، وطبقات العزل، وطبقات التثبيت، والطبقات التمهيدية، وطبقات العزل المائي، ومواد مختلفة مثل طبقات الأسفلت، وطبقات الخرسانة الإسمنتية، وأسطح الجسور. كما أنه مناسب لاختبار أداء الترابط لأنظمة الطبقة الإنشائية - طبقة التثبيت - الطبقة الإنشائية. يفي الجهاز بمتطلبات المواصفة القياسية اليابانية JTG 3450-2019 "مواصفات الاختبار الميداني لطبقة الأساس والرصف للطرق السريعة" T0985-2019 "طريقة اختبار قوة الترابط بين الطبقات"، ويتوافق مع الأحكام ذات الصلة من المواصفة القياسية ASTM D7234 "طريقة الاختبار القياسية لتحديد قوة الالتصاق بالطلاءات على الأسطح الخرسانية باستخدام جهاز اختبار الالتصاق المحمول". يمكن استخدامه لإجراء اختبارات قوة الالتصاق الاحترافية في المجالات الهندسية والمختبرات.

ثانيًا: السمات الهيكلية

1. تتكون الوحدة الرئيسية من نظام تحميل، ونظام جمع بيانات، وقوس سحب، وملحقات سحب. يوفر الجهاز قوة سحب منتظمة عمودية لأعلى بمعدل شد يبلغ 25 كيلو باسكال/ثانية ± 15 كيلو باسكال/ثانية.

2. يتميز الجهاز بالمرونة وخفة الوزن. يبلغ وزن الوحدة بالكامل حوالي 40 كجم، مما يجعله مناسبًا للاختبارات الميدانية. أما الاختبارات الداخلية فتستخدم لوحة اختبار حلقية لتثبيت العينة.

3. يتميز الجهاز بسهولة تزويده بالطاقة. يتطلب الاختبار الخارجي مصدر طاقة 12 فولت تيار مستمر فقط، ويمكن توصيله مباشرة بمصدر طاقة السيارة دون الحاجة إلى معدات طاقة إضافية. بينما يتطلب التشغيل الداخلي مصدر طاقة 220 فولت فقط.

4. يتميز الجهاز بدقة عالية، حيث تصل دقة نتائج الاختبار إلى 1 نيوتن.

5. شاشة عرض رقمية لقوة السحب، وتخزين القيمة القصوى، وطباعة نتائج الاختبار.

6. شاشة لمس LCD مقاس 7 بوصات.

ثالثًا: المعايير الفنية

١. الجهد الكهربائي الداخلي: ٢٢٠ فولت، ٥٠ هرتز، الجهد الكهربائي الخارجي: ١٢ فولت، ٥٠ هرتز

٢. قوة السحب: من ٠ إلى ٣٠ كيلو نيوتن، دقة ±١ نيوتن

٣. معدل الشد: ٢٥ كيلو باسكال/ثانية ±١٥ كيلو باسكال/ثانية

٤. حجم رأس السحب: القطر ١٠٠ مم ±٠.١ مم

٥. الصفيحة المعدنية الحلقية: القطر الداخلي ١٠٥ مم، القطر الخارجي ٣٠٠ مم، السماكة ٢٥ مم

٦. درجة حرارة التشغيل: من -١٠ درجة مئوية إلى ٥٠ درجة مئوية

٧. الأبعاد الكلية: ٤٠ سم × ٤٠ سم × ٩٠ سم

٨. وزن الجهاز: ٤٠ كجم
