تم تصميم جهاز اختبار الارتفاع الأديباتي لدرجة حرارة الخرسانة لقياس تغير درجة الحرارة والارتفاع الأقصى لدرجة حرارة الخرسانة في الظروف الأديباتية أثناء عملية إماهة المواد الأسمنتية. وقد تم تطوير الجهاز بالرجوع إلى المعيارين JG/T 329-2011 و EN 12390-15:2019، ويوفر مراقبة دقيقة لدرجة الحرارة وبيانات موثوقة لتقييم الأداء الحراري للخرسانة، وتصميم الخلطات، ومراقبة الجودة، والبحث العلمي. ويُعد الجهاز مناسبًا لمختبرات الخرسانة، ومراكز اختبار مواد البناء، والجامعات، ومعاهد البحوث، والمشروعات الهندسية.

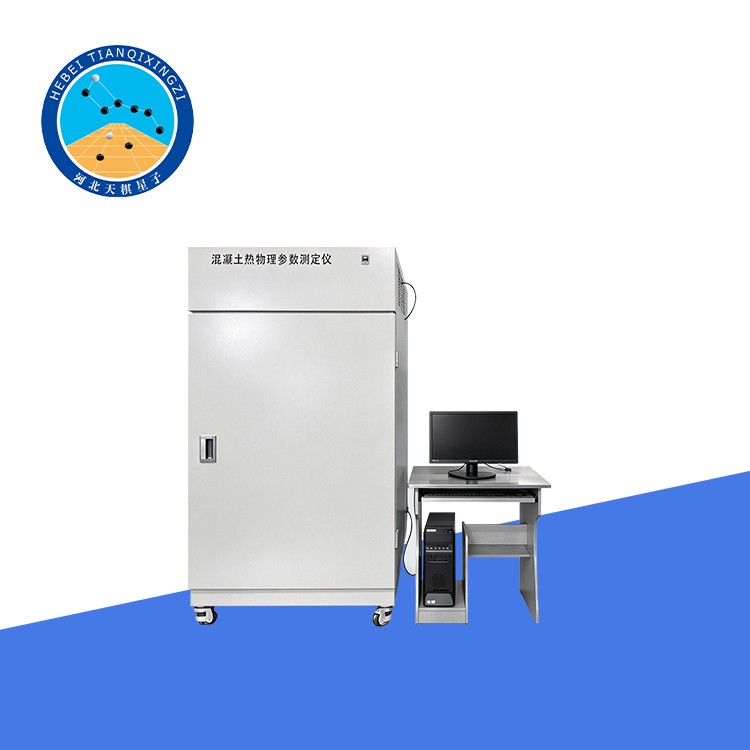

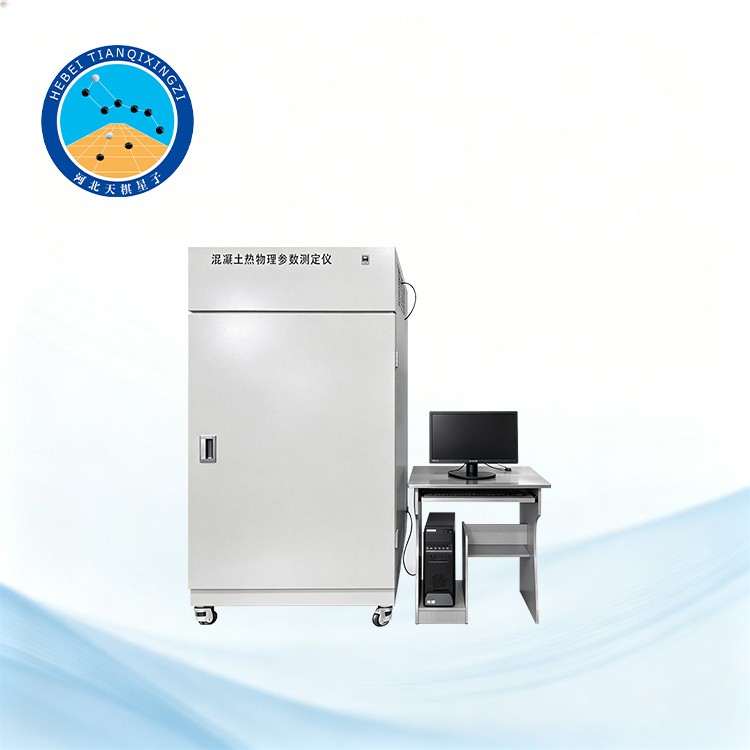

جهاز اختبار الارتفاع الأديباتي لدرجة حرارة الخرسانة

الطراز: TDJG329-4

1. مقدمة عن المنتج

تم تطوير وتصنيع هذا الجهاز من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمعيار الصناعي الصيني JG/T 329-2011، جهاز تحديد الخصائص الفيزيائية الحرارية للخرسانة. وقد تم تصميمه لتحديد تغير درجة الحرارة والارتفاع الأقصى لدرجة حرارة الخرسانة في الظروف الأديباتية أثناء عملية إماهة المواد الأسمنتية، بما في ذلك الأسمنت والمواد الأسمنتية الإضافية.

في الطرق التقليدية لتحديد الارتفاع الأديباتي لدرجة حرارة الخرسانة، يتم التحكم في درجة حرارة البيئة المحيطة بحيث تتبع درجة حرارة عينة الاختبار. بالإضافة إلى استيفاء متطلبات المعيار الوطني بشأن دقة تتبع درجة الحرارة ≤ ±0.05°C، من الضروري أيضًا معايرة قيمة الانحراف المقابلة لدرجة حرارة العينة لضمان دقة وموثوقية الارتفاع الأديباتي لدرجة الحرارة المقاس.

ومع ذلك، حتى مع اتخاذ هذه التدابير، فإن الطبيعة العشوائية لأخطاء النظام تعني أنه لا يمكن دائمًا أن تتوافق هذه الأخطاء بشكل دقيق مع قيم الانحراف المُعايرة. وفي الوقت نفسه، فإن دقة التتبع نفسها تخضع أيضًا لتغيرات عشوائية. ونتيجة لذلك، قد تطلق عينة الخرسانة المختبرة كمية معينة من الحرارة إلى البيئة المحيطة أو تمتص الحرارة منها، مما يؤدي إلى انحراف منحنى درجة حرارة عينة الخرسانة المقاس بدرجة معينة عن الارتفاع الأديباتي الفعلي لدرجة حرارتها.

ولمعالجة هذه المشكلة، قامت شركتنا بتطوير نظام تحكم متكامل بالأجهزة والبرمجيات استنادًا إلى التدبيرين المذكورين أعلاه. وفي ظل نفس ظروف دقة التتبع ومعايرة الانحراف، يمكن للنظام تقليل كمية الحرارة التي تطلقها العينة المختبرة إلى البيئة المحيطة أو تمتصها منها بنسبة تقارب 50%، مما يحسن دقة وموثوقية منحنى الارتفاع الأديباتي لدرجة الحرارة المقاس.

II. المواصفات الفنية

1. الأبعاد الخارجية: 1050 × 1875 × 1750 مم

2. أبعاد حيز العمل: 800 × 800 × 1100 مم

3. درجة حرارة حيز العمل: 5–85 درجة مئوية

4. دقة التتبع: ≤±0.05 درجة مئوية (تم الاختبار باستخدام 50 لتراً من الماء على مدار 72 ساعة؛ تذبذب درجة الحرارة ≤±0.05 درجة مئوية).

ملاحظة: جهاز التحكم: جهاز من الجيل الجديد يتميز بدقة وضوح عالية، ودقة قياس عالية، وأداء متقدم. يدعم مداخل قابلة للتهيئة بالكامل، وعشر مجموعات من معلمات PID المتخصصة، وخوارزمية PID متقدمة تعتمد على التحكم حسب المناطق، بالإضافة إلى شاشة عالية الدقة تدعم عرض درجات الحرارة بالأرقام العشرية حتى 1000°C. يدعم الجهاز مداخل مقاومة البلاتين ضمن نطاق 0.000–30.000، مع دقة تحكم تبلغ 1/14,000. ويستخدم هذا المنتج مستشعر مقاومة البلاتين Pt100، مع نطاق قياس درجة حرارة يتراوح بين 0–100°C، وعرض درجة الحرارة حتى منزلتين عشريتين.

5. نظام التبريد

يعتمد نظام التبريد على ضاغط من إنتاج شركة "تيكومسيه" (Tecumseh) الفرنسية، ويستخدم تكويناً متتابعاً (cascade) يضم خزانين للمياه ومضختين، بالإضافة إلى نظام للتحكم في السرعة عبر تقنية التردد المتغير. يتيح هذا التصميم للنظام توفير قدرة تبريد عالية وبسرعة فائقة خلال مرحلة التبريد، مع الحفاظ على قدرة تبريد مستقرة أثناء مرحلة التسخين. وفي مرحلة درجات الحرارة المرتفعة، يمكن خفض معدل تدفق مضخة المياه لتقليل طاقة التسخين. كما يعتمد نظام التسخين آلية للتحكم تعتمد على التوازن الحراري، مما يساهم في خفض استهلاك الطاقة مع ضمان استقرار التحكم في درجة الحرارة.

6. قيمة الانحراف: تُحدد تلقائياً بواسطة الحاسوب بناءً على درجة الحرارة المحيطة المقاسة ودرجة حرارة العينة.

7. قدرة التسخين: 2 كيلوواط

8. قدرة التبريد: 1.1 كيلوواط

III. المعايير المطبقة / المرجعية

1. GB/T 50080-2016 — معيار طريقة اختبار أداء خلطات الخرسانة العادية

2. DL/T 5150-2001 — كود اختبار الخرسانة الهيدروليكية

3. SL 352-2006 — كود اختبار الخرسانة الهيدروليكية

4. EN 12390-15:2019 — اختبار الخرسانة المتصلدة — الجزء 15: الطريقة الأديباتية (المعزولة حرارياً) لتحديد الحرارة المنبعثة من الخرسانة أثناء عملية التصلد

رابعاً. تهيئة المنتج

1. الحاسوب: حاسوب Lenovo مخصص للأعمال

2. نظام التبريد: Tecumseh (فرنسي)

3. مكونات نظام التبريد: Danfoss

4. وحدة التحكم في درجة الحرارة / أجهزة القياس والتحكم: Yudian (شركة Xiamen Yudian Automation Technology المحدودة)

5. برمجيات الحاسوب: مطورة داخلياً من قبل شركتنا

6. مضخة ذات دفع مغناطيسي: IWAKI (اليابان)

7. الخزان المعزول حرارياً: HBTQ
