يجمع هذا الجهاز في وحدة واحدة بين سعة اختبار تبلغ 7 لترات، وقراءة مباشرة للقياس، واختبار يعتمد على مبدأ الضغط، وتصميم مدمج؛ مما يجعله مناسباً للتطبيقات المخبرية والميدانية التي تتطلب قياساً موثوقاً ومريحاً لمحتوى الهواء في الخرسانة الطازجة.

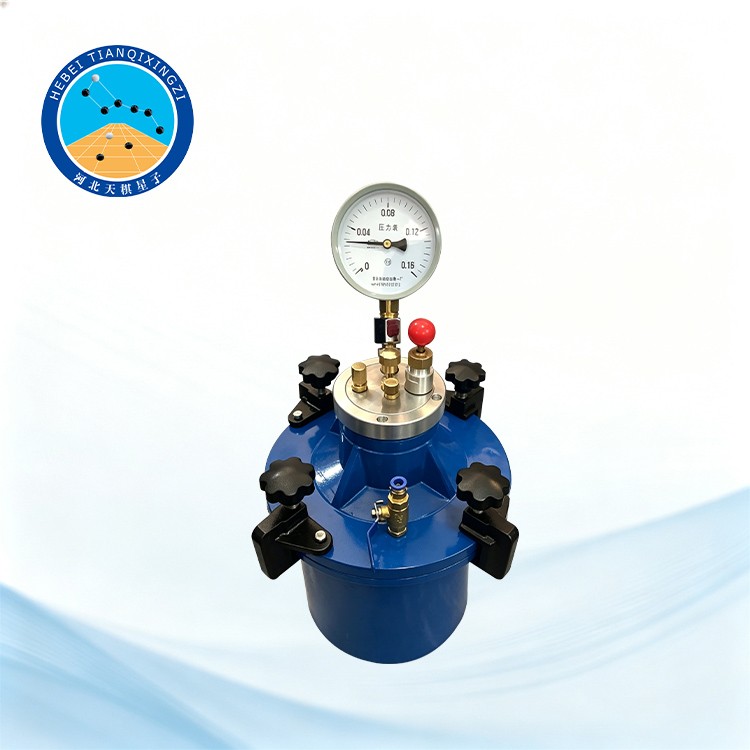

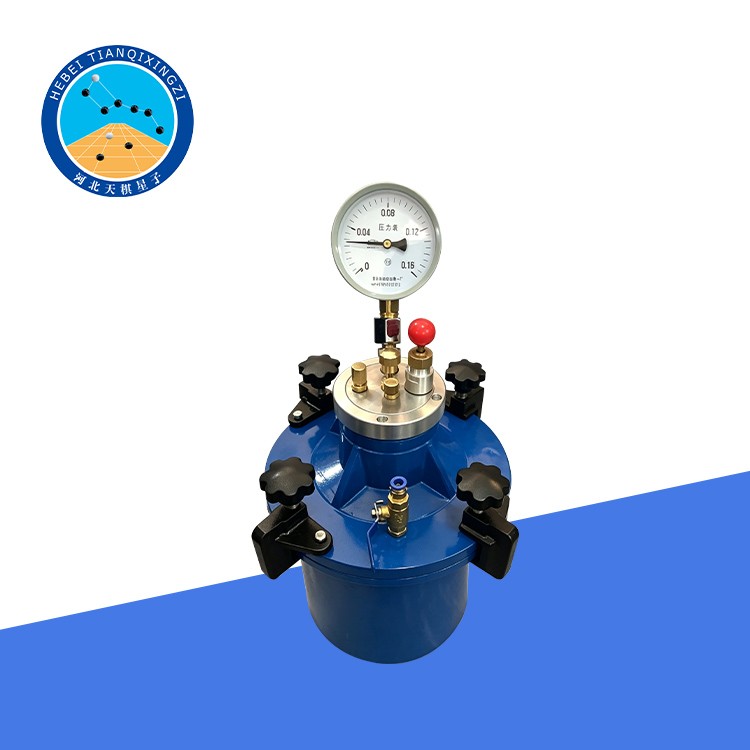

جهاز قياس محتوى الهواء في الخرسانة بقراءة مباشرة

الطراز: TDJG246-1

I. مقدمة عن المنتج

تم تطوير جهاز اختبار محتوى الهواء في الخرسانة بطريقة الضغط وفقًا للمعيار JTG/E30-2005 «طرق اختبار الأسمنت والخرسانة لهندسة الطرق»، والمعيار T0526-2005 «طريقة اختبار محتوى الهواء في الخلطة الخرسانية الأسمنتية (طريقة الضغط المدمجة)». ويتوافق المنتج مع متطلبات المعيار JG/T 246-2009 «جهاز اختبار محتوى الهواء في الخرسانة». تُستخدم هذه السلسلة من الأجهزة لتحديد محتوى الهواء في الخرسانة الأسمنتية التي لا يتجاوز الحجم الأقصى الاسمي للركام فيها 31.5 مم، ولا يتجاوز محتوى الهواء فيها 10%، وتكون لها قيمة هبوط قابلة للقياس.

المعايير المرجعية: ASTM C231/C231M, EN 12350-7:2019

II. المواصفات الفنية

1. السعة: 7 لتر

2. نطاق محتوى الهواء: ≤10%

3. الحد الأقصى لحجم الركام: ≤40 مم

4. الحد الأدنى للقراءة: 0.1%

5. الحد الأقصى لضغط التصميم: 4 ميجا باسكال

6. الحد الأقصى لضغط التشغيل: 0.4 ميجا باسكال

7. ضغط اختبار إحكام الهواء: 0.4 ميجا باسكال

8. الوزن: 11 كجم

III. الملحق

الملحق 1: ملحقات جهاز اختبار محتوى الهواء

1. أسطوانة مدرجة سعة 100 مل: قطعة واحدة.

2. أداة تعبئة المياه: قطعة واحدة.

3. ميزان تسوية (ميزان مائي): قطعة واحدة.

4. قضيب دك: قطعة واحدة.

الملحق 2: معدات وأدوات اختبار أخرى تُستخدم مع هذا الجهاز

1. ميزان منصة (Bench Scale): السعة: 50 كجم؛ دقة القراءة: 50 جم.

2. مطرقة مطاطية: مزودة برأس مطاطي يزن حوالي 250 جم.

3. طاولة هزازة للخرسانة من سلسلة TD245: يمكن اختيار أي طراز منها.

رابعاً. ميزات المنتج

1. قراءة مباشرة: يمكن قراءة نسبة الهواء مباشرة من مقياس الضغط، مما يتيح إجراء اختبارات تتسم بالسهولة والكفاءة.

2. اختبار بطريقة الضغط: صُمم الجهاز لتحديد نسبة الهواء في خلطات الخرسانة الأسمنتية الطازجة باستخدام طريقة الضغط.

3. سعة 7 لترات: تُعد حاوية الاختبار بسعة 7 لترات مناسبة لإجراء الاختبارات الروتينية -سواء في المختبر أو الموقع- على الخرسانة الطازجة.

4. قياس دقيق وواضح: بفضل حد أدنى للقراءة يبلغ 0.1%، يوفر الجهاز وسيلة مريحة لقياس نسبة الهواء في الخرسانة.

5. تصميم متين: صُممت حاوية الاختبار لضمان استقرار الأداء وتحمل الاستخدام المتكرر في مختبرات فحص الخرسانة ومواقع البناء.

6. ملحقات متكاملة: تتضمن التجهيزات القياسية للجهاز أسطوانة مدرجة، وجهازاً لتعبئة المياه، وميزان تسوية (ميزان مائي)، وقضيب دك.

خامساً - التطبيق

يُعد جهاز القراءة المباشرة لقياس محتوى الهواء في الخرسانة مناسباً للاستخدام في المختبرات، ومواقع البناء، وأقسام مراقبة الجودة، والمؤسسات البحثية المعنية باختبار الخرسانة.

ويُستخدم الجهاز بشكل أساسي لتحديد نسبة الهواء في خلطات الخرسانة الأسمنتية الطازجة، كما يمكن استخدامه في مجالات مراقبة جودة الخرسانة، وتصميم الخلطات، وفحص أعمال البناء، والأبحاث المخبرية.

سادساً. مبدأ الاختبار

يُستخدم هذا الجهاز لتحديد محتوى الهواء في الخرسانة الطازجة استناداً إلى طريقة الضغط؛ فبعد وضع عينة الخرسانة ورصّها بشكل صحيح داخل وعاء الاختبار، يُحكم إغلاق الوعاء ويُعرَّض لضغط هوائي، ثم يُستخدم استجابة الضغط لتحديد نسبة الهواء الموجودة في الخليط الخرساني.

ويتيح تصميم الجهاز -الذي يوفر قراءة مباشرة- الحصول على نتائج الاختبار بسهولة ويسر من نظام القياس، مما يجعله مناسباً لإجراء اختبارات محتوى الهواء الروتينية.
