صُمم جهاز اختبار قدرة ملاط الأسمنت على الملء لتقييم قدرة الملاط واستقراره عند استخدامه في تطبيقات الخرسانة سابقة الإجهاد. ويساعد الجهاز في الكشف عن جيوب الهواء وتجمعات المياه وطبقات الرغوة، مما يجعله مناسباً للاختبارات المعملية وأعمال مراقبة الجودة الخاصة بمواد ملاط الأسمنت.

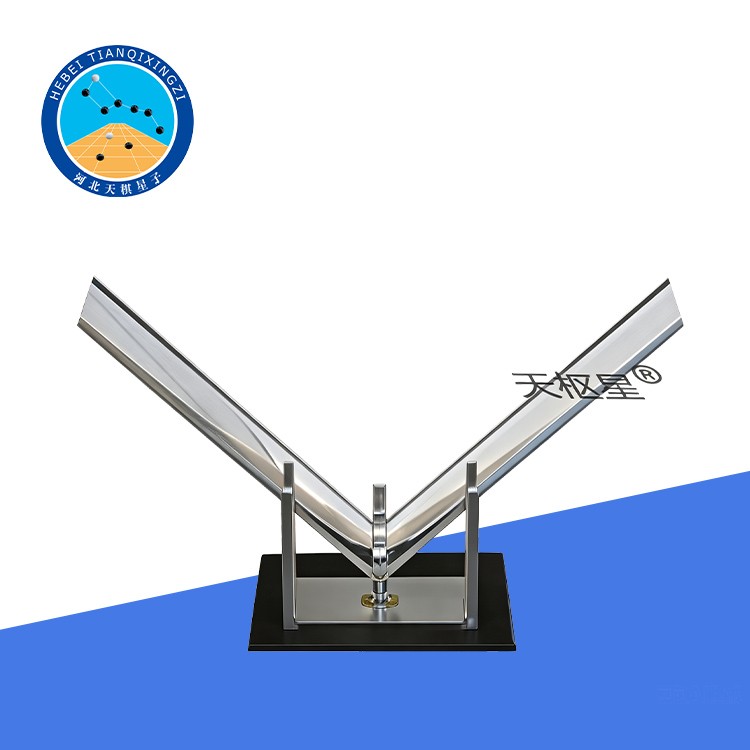

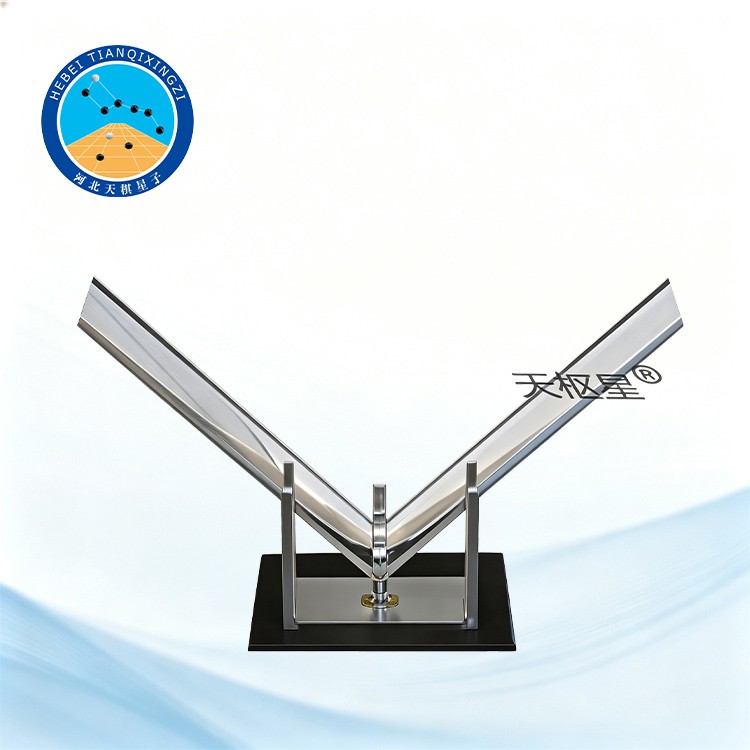

جهاز اختبار قدرة ملء ملاط الأسمنت

الطراز: TD519-1

I. مقدمة عن المنتج

يتوافق جهاز اختبار قدرة ملاط الأسمنت على الملء مع متطلبات قطر الأنبوب وزاوية الميل المحددة في المعيار الصناعي الصادر عن وزارة النقل، والمعنون "المواصفات الفنية لحقن كابلات الخرسانة سابقة الإجهاد". وتُعتبر قدرة الملء غير مطابقة للمواصفات في حال تحقق أي من الحالات التالية: وجود طبقة رغوة بسُمك يزيد عن 1 مم، أو جيب هوائي بحجم أكبر من 3 مم، أو تجمع مياه بحجم يزيد عن 1 مل.

تبلغ زاوية ميل أنبوب اختبار قدرة الملء 120 درجة، ويتميز الأنبوب بقطر داخلي قدره 40 مم وطول يبلغ 500 مم.

II. المعايير الفنية

القطر الداخلي للأنبوب: 40 مم
زاوية الأنبوب: 120 درجة
طول الأنبوب: 0.5 متر × 2
مادة الأنبوب: زجاج عضوي شفاف

III. إجراءات الاختبار

1. قم بإعداد وخلط ملاط الأسمنت وفقاً للإجراءات المحددة.

2. اترك الملاط المخلط حديثاً ليرتاح لمدة دقيقة واحدة.

3. استخدم المخروط المتحرك لصب الملاط في أنبوب التعبئة المثبت على إطار الدعم.

4. بعد تعبئة الأنبوب، أغلق طرفيه بإحكام باستخدام غشاء بلاستيكي.

5. احفظ الأنبوب المعبأ لمدة 7 أيام عند درجة حرارة 20 درجة مئوية ± 3 درجات مئوية.

6. بعد مرور 7 أيام، افحص الجزء الداخلي من الأنبوب بحثاً عن أي جيوب هوائية يزيد قطرها عن 3 مم، وكذلك أي جيوب مائية أو بخار ماء. وتحقق أيضاً من طرفي الأنبوب للتأكد من عدم وجود طبقة رغوية.

تقييم سعة التعبئة

تُعتبر سعة التعبئة غير مطابقة للمواصفات في حال رُصدت أي من الحالات التالية:

وجود طبقة رغوة يزيد سمكها عن 1 مم؛

جيب هوائي بقطر يزيد عن 3 مم؛ أو

ماء بحجم يزيد عن 1 مل.

تبلغ زاوية أنبوب التعبئة 120 درجة، بقطر داخلي قدره 40 مم وطول 500 مم.

يتوافق جهاز اختبار قدرة ملاط الأسمنت على الملء مع متطلبات قطر الأنبوب وزاوية الميل المحددة في المعيار الصناعي الصادر عن وزارة النقل، والمعنون "المواصفات الفنية لحقن كابلات الخرسانة سابقة الإجهاد".

رابعاً: التطبيقات

يُستخدم جهاز اختبار قدرة ملاط الأسمنت على الملء بشكل أساسي لتقييم أداء ملء ملاط الأسمنت في كابلات الشد اللاحق والمنشآت الخرسانية مسبقة الإجهاد. ويُعد الجهاز مناسباً للاختبارات المعملية، وضبط جودة الإنشاءات، وفحص المواد، وإجراء الأبحاث المتعلقة بمواد الحقن القائمة على الأسمنت.

V. الميزات الرئيسية

1. تتيح أنابيب الزجاج العضوي الشفافة إمكانية الفحص البصري السهل لحالة الملاط.

2. توفر زاوية الأنبوب البالغة 120 درجة والقطر الداخلي البالغ 40 مم إعداد الاختبار المحدد.

3. يُعد الأنبوب -الذي يبلغ طوله 500 مم- مناسباً لتقييم أداء ملء الملاط عبر قسم الاختبار.

4. يوفر إطار الدعم وضعيةً ثابتةً أثناء الاختبار.

5. تجعل البنية البسيطة وسهولة التشغيل الجهازَ مناسباً للاختبارات المعملية الروتينية.

6. يساعد في الكشف عن جيوب الهواء، وتجمّع المياه، وبخار الماء، وطبقات الرغوة بعد فترة المعالجة المحددة.

سادساً. الغرض من الاختبار

يُستخدم هذا الاختبار لتقييم قدرة ملاط الأسمنت على الملء واستقراره بعد عملية الملء وتركه لفترة زمنية محددة. ومن خلال الفحص البصري للجزء الداخلي من الأنبوب، يساعد الاختبار في تحديد ما إذا كانت هناك جيوب هوائية مفرطة أو تجمعات مائية أو طبقات رغوية، كما يتيح تقييم أداء الملاط في عملية الملء.

VII. تطبيقات الاختبار المناسبة

يمكن استخدام جهاز اختبار قدرة ملء الملاط الأسمنتي في المجالات التالية:

حقن الملاط في كابلات الخرسانة سابقة الإجهاد؛

إنشاءات الخرسانة سابقة الإجهاد؛

مراقبة جودة الملاط الأسمنتي؛

الاختبارات المعملية لمواد الحقن؛

تقييم أداء ملء الملاط الأسمنتي؛

البحث والتطوير في مجال مواد الحقن القائمة على الأسمنت.
