تم تصميم أسطوانة اختبار نزف ملاط الأسمنت بين الأسلاك الفولاذية لتحديد معدل نزف ملاط الأسمنت بين أسلاك الفولاذ سابقة الإجهاد. وهي مناسبة للاختبارات المخبرية ومراقبة جودة مواد حقن الخرسانة سابقة الإجهاد، وتساعد على تقييم استقرار ملاط الأسمنت وخصائص النزف.

أسطوانة اختبار نزف ملاط الأسمنت بين الأسلاك الفولاذية

الطراز: TD517-1

I. وصف المنتج

تتوافق أسطوانة اختبار نزف ملاط الأسمنت بين الأسلاك الفولاذية مع متطلبات JTG/T F50-2011، المواصفات الفنية لإنشاء الجسور والعبارات على الطرق السريعة، والدليل الفني لحقن قنوات أوتار الخرسانة سابقة الإجهاد في جسور الطرق السريعة.

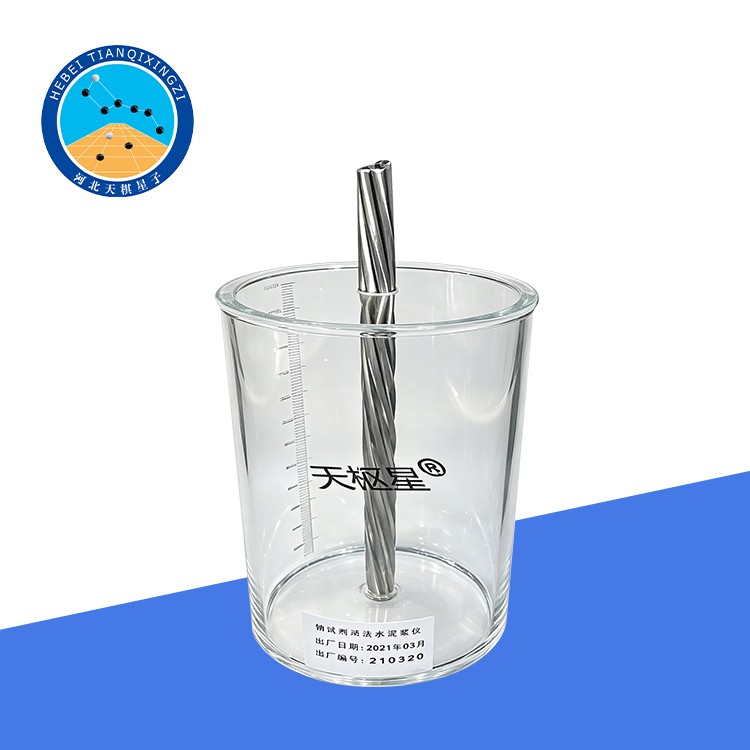

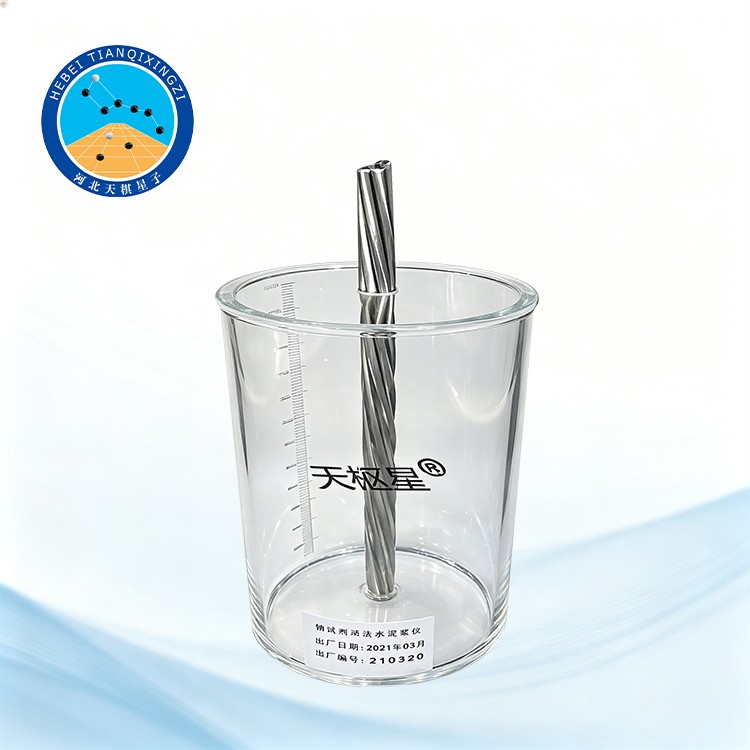

أسطوانة الاختبار مصنوعة من الأكريليك الشفاف ومزودة بغطاء محكم الإغلاق. يبلغ القطر الداخلي 100 مم والارتفاع 160 مم. أثناء الاختبار، يتم وضع حزمة من الجدائل الفولاذية ذات 7 أسلاك والمخصصة للشد المسبق في مركز الأسطوانة. ويبلغ ارتفاع الجزء المكشوف من حزمة الجدائل الفولاذية داخل الأسطوانة 10–30 مم.

المعايير المرجعية: ASTM C940، EN 445

II. إجراءات الاختبار

ضع أسطوانة اختبار نضح (انفصال) الماء من ملاط الأسمنت (المخصصة لاختبار النضح بوجود حزمة الأسلاك) على سطح مستوٍ. اسكب ما يقرب من 800 مل من ملاط الأسمنت -المخلوط جيداً- داخل الوعاء، وسجّل الحجم الدقيق للملاط.

أحكم إغلاق الغطاء، ثم أدخل حزمة خيوط الصلب (الأسلاك المجدولة) في مركز الوعاء.

بعد ترك العينة لتستقر لمدة 3 ساعات، استخدم ماصة (بايبيت) لسحب الماء المنفصل عن سطح الملاط. انقل الماء المجمّع إلى مخبار مدرج سعة 10 مل وقِس حجم الماء الناضح، وسجّله بالرمز V₁.

III. المواصفات الفنية

1. القطر الداخلي: حوالي 3.3 سم

2. القطر الخارجي: حوالي 3.8 سم

3. الطول: 2 متر

4. المادة: أنبوب من الفولاذ المقاوم للصدأ (ستانلس ستيل) مزدوج الطبقة

متوفر أيضاً بمواصفات أخرى، مثل 0.5 متر و1 متر و1.5 متر.

رابعاً: التطبيقات

تُستخدم أسطوانة اختبار نضح (انفصال الماء) ملاط الأسمنت المحقون بين أسلاك الصلب مسبقة الإجهاد بشكل أساسي لتحديد أداء النضح للملاط في هذه الفراغات. وهي مناسبة لما يلي:

اختبار معدل نضح ملاط الأسمنت المستخدم في الهياكل الخرسانية مسبقة الإجهاد؛

مراقبة جودة مواد حقن الكابلات (الأوتار) مسبقة الإجهاد؛

الاختبارات والأبحاث المخبرية لمواد الحقن القائمة على الأسمنت؛

تقييم استقرار وخصائص النضح لملاط الأسمنت.

V. الميزات الرئيسية

مصنوع من الأكريليك الشفاف لتسهيل مراقبة الملاط والمياه المنفصلة.

مزود بغطاء محكم للمساعدة في الحفاظ على استقرار ظروف الاختبار.

مصمم لاختبار ظاهرة نضح (انفصال) ملاط الأسمنت بين حزم كابلات الصلب سابقة الإجهاد المكونة من 7 أسلاك.

يتميز بتصميم مدمج وسهولة في التشغيل.

مناسب للاستخدام في الاختبارات المعملية وتطبيقات مراقبة الجودة.

متوافق مع المتطلبات ذات الصلة للمواصفة JTG/T F50-2011 وطرق اختبار حقن الملاط للخرسانة سابقة الإجهاد.

سادساً. نتيجة الاختبار

بعد انقضاء فترة السكون المحددة، تُجمع المياه المنفصلة وتُقاس باستخدام أسطوانة مدرجة. ويُستخدم حجم النضح المقاس (V₁) لحساب معدل النضح لملاط الأسمنت وفقاً لطريقة الاختبار المعتمدة.

ويمكن استخدام نتائج الاختبار لتقييم خصائص النضح واستقرار ملاط الأسمنت، وتوفير مرجع لضبط جودة المواد المستخدمة في حقن كابلات الخرسانة سابقة الإجهاد.
