يُعد خلاط الملاط الأسمنتي الكوكبي المختبري مناسبًا لخلط الملاط الأسمنتي ومعاجين الأسمنت ويمكن استخدامه أيضًا لاختبار الأسمنت وفقًا للمعايير الأمريكية واليابانية ذات الصلة، اعتمادًا على متطلبات الاختبار المحددة.

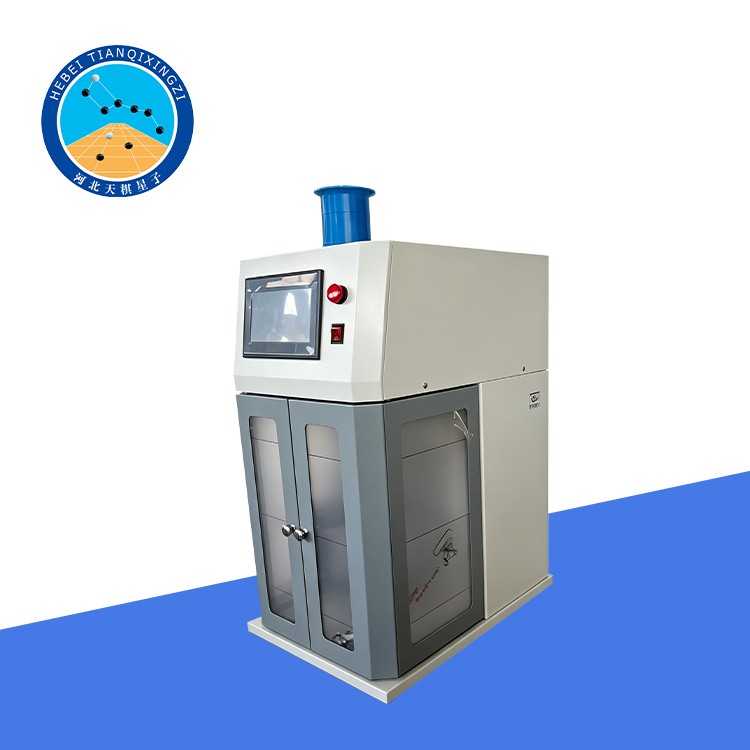

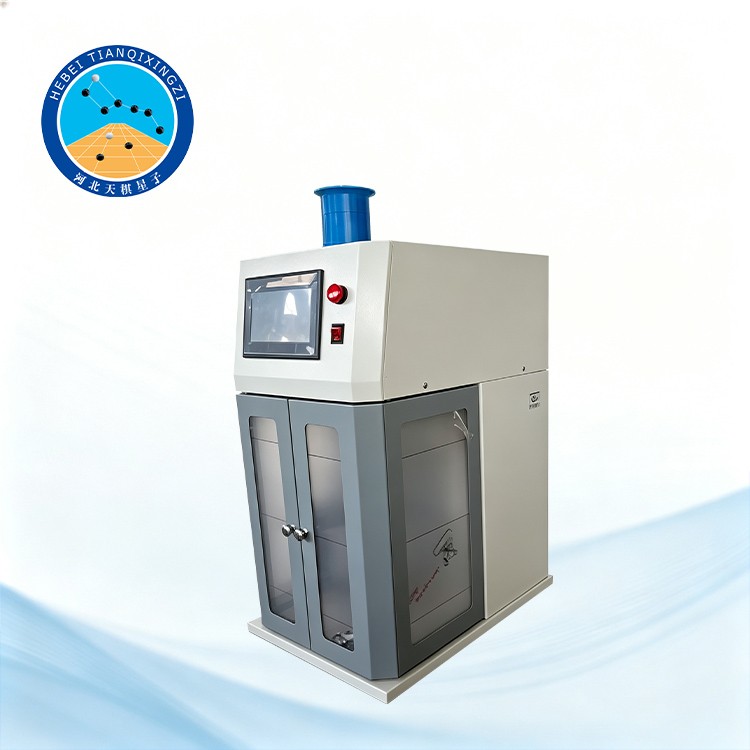

خلاط كوكبي لمونة الأسمنت للمختبر

الموديل: TDJ-20H

أولاً: مقدمة عن المنتج

١. وظيفة الجهاز

يتوافق خلاط الملاط الأسمنتي الكوكبي المخبري مع المتطلبات الفنية للمعيار JC/T 681-2022، ويُستخدم بشكل أساسي للخلط الميكانيكي أثناء تحضير عينات الملاط الأسمنتي. يُناسب هذا الجهاز مصانع الأسمنت، ومختبرات مواد البناء، والمؤسسات البحثية، ومرافق فحص الجودة الهندسية، ومختبرات الجامعات. كما يُلبي متطلبات الخلط اللازمة لتحضير عينات الملاط الأسمنتي، ومراقبة الجودة، واختبارات أداء الأسمنت ذات الصلة.

المعايير المرجعية: ASTM C305-20، ISO 679:2009، JIS R 5201

٢. المكونات الرئيسية

الوحدة الرئيسية × ١

وحدة التحكم × ١

وعاء خلط من الفولاذ المقاوم للصدأ × ١

مقياس الفجوة × ١

ثانياً: ظروف التشغيل

1. درجة حرارة التشغيل: 0-40 درجة مئوية

2. الرطوبة النسبية: ≤90%

3. جهد التشغيل: 220 فولت ±10%، 50 هرتز

4. معايير السلامة: متوافق مع المعيار الوطني الصيني GB/T 5226.1-2019

ثالثًا: المواصفات الفنية

1. تثبيت وعاء الخلط: تثبيت مغناطيسي

2. سرعة شفرة الخلط:

السرعة المنخفضة: الدوران: 140 ± 2 دورة في الدقيقة؛ الدوران الكامل: 62 ± 2 دورة في الدقيقة

السرعة العالية: الدوران: 285 ± 3 دورة في الدقيقة؛ الدوران الكامل: 125 دورة في الدقيقة

3. خلوص التشغيل: 3 ± 1 مم بين شفرة الخلط ووعاء الخلط

4. أوضاع التحكم: الوضع التلقائي والوضع اليدوي

5. عرض شفرة الخلط: حوالي 135 مم

٦. وعاء الخلط: سعة ٥ لترات أو أكثر؛ مصنوع من الفولاذ المقاوم للصدأ؛ سمك الجدار ٣ مم أو أكثر؛ العمق ١٨٠ مم تقريبًا؛ القطر الداخلي ٢٠٢ مم تقريبًا.

٧. محرك سيرفو: قدرة ٠.٧٥ كيلوواط أو أكثر، ناقل حركة سلس.

٨. وصلة شفرة الخلط: وصلة سريعة الفك.

٩. الأبعاد الكلية: حوالي ٤٠٠ × ٥٦٠ × ٩٠٠ مم

١٠. الوزن الصافي: ٦٠ كجم أو أكثر

رابعاً: مبدأ العمل

أغلق الباب الواقي وشغّل الطاقة. يرتفع وعاء الخلط تلقائيًا تحت سيطرة النظام. بمجرد وصول وعاء الخلط إلى الموضع المحدد مسبقًا، يبدأ محرك السيرفو بالدوران.

يُخفّض مُخفّض السرعة سرعة محرك السيرفو، وتنتقل الطاقة إلى العمود الرئيسي عبر آلية نقل الحركة المكونة من بكرتين وحزام متزامن. يُحرّك العمود الرئيسي المقعد اللامركزي ليدور بشكل متزامن، مما يؤدي إلى دوران شفرة الخلط المثبتة على المقعد اللامركزي حول وعاء الخلط.

في الوقت نفسه، تدور شفرة الخلط حول محورها بواسطة الترس الكوكبي الموجود في الطرف العلوي لعمود الشفرة، والذي يتعشق مع الترس الداخلي الثابت.

بعد إضافة الرمل إلى وعاء الخلط، يمكن إضافة الرمل تلقائيًا في الوقت المحدد مسبقًا أو يدويًا، وفقًا لوضع التشغيل المُختار. بعد اكتمال الخلط، يعود وعاء الخلط تلقائيًا إلى وضع الصفر.

خامساً: الرفع والتركيب

1. جهاز الرفع: الجهاز مزود بجهاز رفع.

2. التركيب: ضع الوحدة الرئيسية على سطح خرساني مستوٍ، وثبّت وسادة مطاطية بسماكة 5-8 مم أسفل القاعدة.

3. ضبط المستوى: الجهاز مزود بأرجل تسوية قبل الشحن. إذا لم يكن ارتفاع الأرجل متساوياً، فقم بتدوير صواميل التسوية لضبطها بالشكل المناسب.

سادساً: الضبط والصيانة

١. الضبط

قبل الشحن، يتم ضبط الخلوص التشغيلي بين شفرة الخلط ووعاء الخلط إلى ٣ ± ١ مم.

٢. الصيانة

١. التنظيف: حافظ على نظافة منطقة العمل. بعد كل استخدام، أزل أي بقايا ملاط من شفرة الخلط والأسطح الداخلية والخارجية لوعاء الخلط. نظّف أي ملاط أو أوساخ متساقطة أو متناثرة على الجهاز. جفّف الجهاز وغطّه بالغطاء الواقي لمنع تراكم الغبار.

٢. الضوضاء غير الطبيعية: في حال سماع صوت احتكاك معدني أثناء تشغيل الجهاز، تحقق أولاً من صحة المسافة بين شفرة الخلط ووعاء الخلط.

٣. التعامل مع وعاء الخلط: تعامل مع وعاء الخلط بحرص أثناء الاستخدام. تجنّب تعريضه للصدمات أو الاصطدامات لمنع تشوّهه.

٤. العزل الكهربائي: افحص حالة العزل الكهربائي للجهاز بانتظام.
