تم تصميم جهاز اختبار ثبات الأسمنت بطريقة لو شاتيليه لتحديد الثبات الحجمي للأسمنت من خلال قياس التمدد الناتج عن أكسيد الكالسيوم الحر. وهو مناسب للاختبارات المخبرية للأسمنت البورتلاندي، والأسمنت العادي، والأسمنت الخبثي، والأسمنت البوزولاني، والأسمنت المحتوي على الرماد المتطاير، ويُستخدم على نطاق واسع في مصانع الأسمنت، والمختبرات الإنشائية، ومؤسسات البحث العلمي، ومرافق مراقبة الجودة.

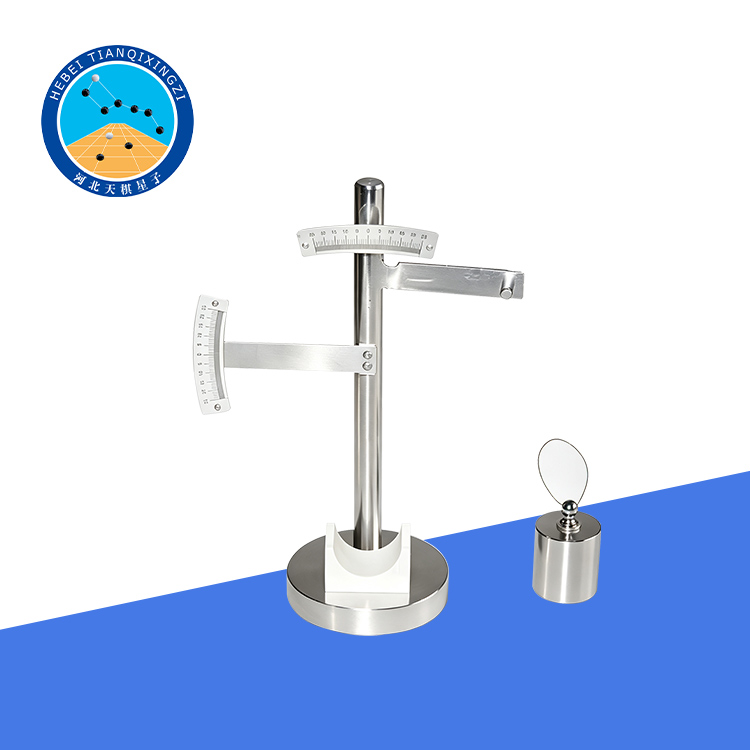

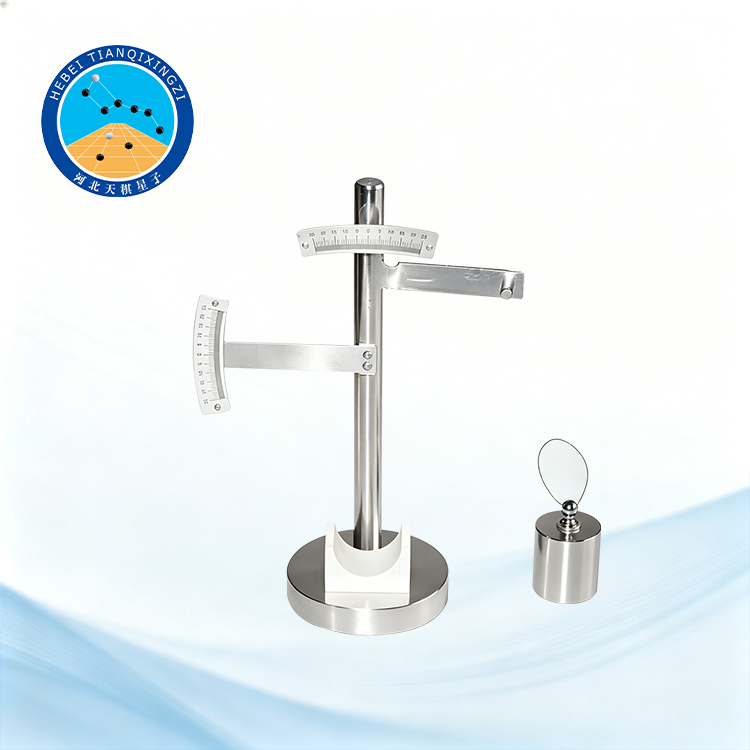

جهاز اختبار ثبات الأسمنت بطريقة لو شاتيليه

الموديل: TD505-LS1

أولاً: مقدمة عن المنتج

جهاز اختبار ثبات الأسمنت بطريقة لو شاتيليه مناسب لاختبار الثبات الحجمي للأسمنت البورتلاندي، والأسمنت العادي، والأسمنت الخبثي، والأسمنت البوزولاني، والأسمنت المحتوي على الرماد المتطاير، وغيرها من أنواع الأسمنت المحددة وفقًا لمتطلبات GB 1346-89، «طرق تحديد كمية الماء اللازمة للقوام القياسي وزمن الشك وثبات الأسمنت». ويُستخدم الجهاز بشكل رئيسي لتحديد ثبات الأسمنت الناتج عن وجود أكسيد الكالسيوم الحر (CaO الحر).

المعايير المطبقة: JC/T 955-2005; GB/T 1346; TAPPI T 227; ISO 5267-2

ثانيًا: المعايير الفنية الرئيسية

١. وزن الأوزان الخاصة: ٣٠٠ غرام

٢. الحد الأدنى لتدريج مقياس القيمة القصوى/الدنيا: ٠٫٥ ملم

٣. الوزن الصافي: ١٫٦٥ كيلوغرام تقريبًا

ثالثًا: التشغيل والصيانة

1. فحص مرونة قالب لو شاتيليه

يجب فحص مرونة قالب لو شاتيليه قبل كل استخدام. وتكون إجراءات الفحص كما يلي:

علّق قاعدة أحد ذراعي المؤشر في قالب لو شاتيليه على خطاف جهاز الاختبار، وعلّق ثقلًا بوزن 300 غرام من قاعدة ذراع المؤشر الآخر. يجب أن تكون المسافة بين طرفي ذراعي المؤشر 17.5 ± 2.5 مم (2X). بعد إزالة الثقل، يجب أن يعود ذراعا المؤشر إلى موضعهما الأصلي.

لا يجوز استخدام قالب لو شاتيليه إلا بعد اجتيازه فحص المرونة.

2. تحضير عينات الاختبار باستخدام قالب لو شاتيليه

ضع قالب لو شاتيليه المُجهز على لوح زجاجي مدهون بطبقة خفيفة من الزيت. املأ القالب بعجينة الأسمنت، وأدخل سكينًا بعرض 10 مم في العجينة حوالي 15 مرة لضغطها ودمكها، ثم قم بتسوية سطح العجينة.

غطِّ القالب بلوح زجاجي آخر مدهون بطبقة خفيفة من الزيت، ثم ضع الوزن المحدد على الجزء العلوي. انقل قالب لو شاتيليه وعينة الاختبار والألواح الزجاجية فورًا إلى غرفة المعالجة الرطبة، وعالجها عند درجة حرارة مضبوطة تبلغ 20 ± 1°C ورطوبة نسبية لا تقل عن 90% لمدة 24 ± 2 ساعة.

3. غلي عينات الاختبار في قوالب لو شاتيليه

أولًا، قِس المسافة بين طرفي ذراعي المؤشر في قالب لو شاتيليه المُعالج الذي يحتوي على عينة الاختبار، بدقة 0.5 مم، وسجّل القياس تحت رقم العينة المقابل.

ثم ضع قوالب لو شاتيليه مع عينات الاختبار على الشبكة/الحامل الموجود داخل حمام الماء المغلي، مع توجيه ذراعي المؤشر إلى الأعلى. رتّب عينات الاختبار بحيث تكون القوالب المتجاورة متقاطعة بالتناوب، مع التأكد من عدم تداخلها أو تلامسها مع بعضها البعض.

سخّن الماء حتى الغليان خلال 30 ± 5 دقائق، ثم حافظ على درجة الغليان لمدة 3 ساعات ± 5 دقائق.

أخيرًا، حدد ما إذا كانت عينة الاختبار مطابقة للمواصفات المطلوبة بحساب الفرق بين المسافة بين طرفي المؤشر بعد الغليان والمسافة المقاسة قبل الغليان. يمثل هذا الفرق قيمة تمدد عينة الأسمنت.

٤. تخزين قوالب لو شاتيليه بعد الاستخدام

بعد الاستخدام، أزل عينة الاختبار وأي بقايا من قوالب لو شاتيليه، ثم ضع القوالب في مكانها المخصص للتخزين.

لا تكدس القوالب فوق بعضها أو تسمح بضغطها أو تشويهها بواسطة أي أجسام أخرى.
