يعمل الجهاز وفق مبدأ مرور حجم محدد من الهواء عبر طبقة من المسحوق المضغوط ذي مسامية وسماكة محددتين، وتختلف مقاومة تدفق الهواء تبعًا لخصائص المسحوق. ومن خلال قياس نفاذية الهواء، يمكن تحديد المساحة السطحية النوعية للمادة.

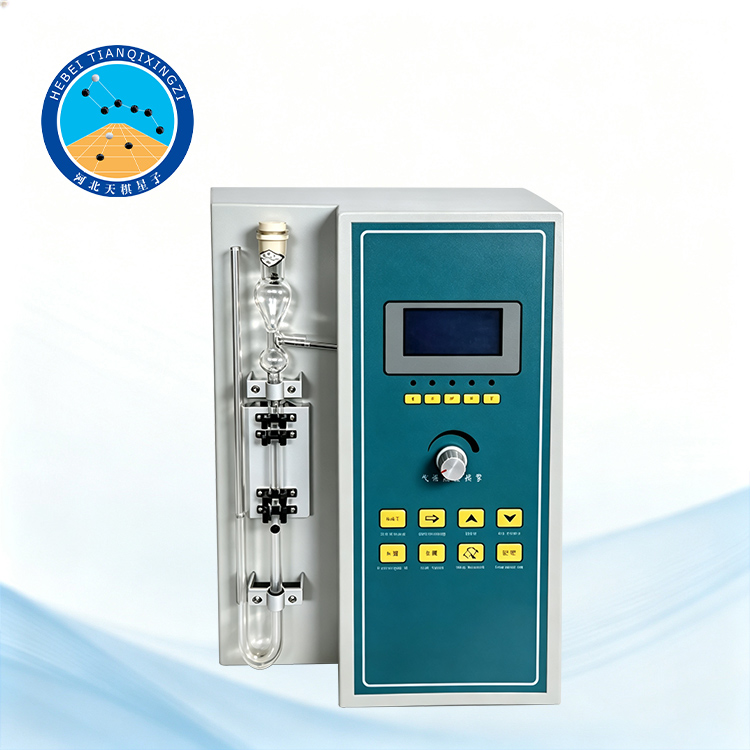

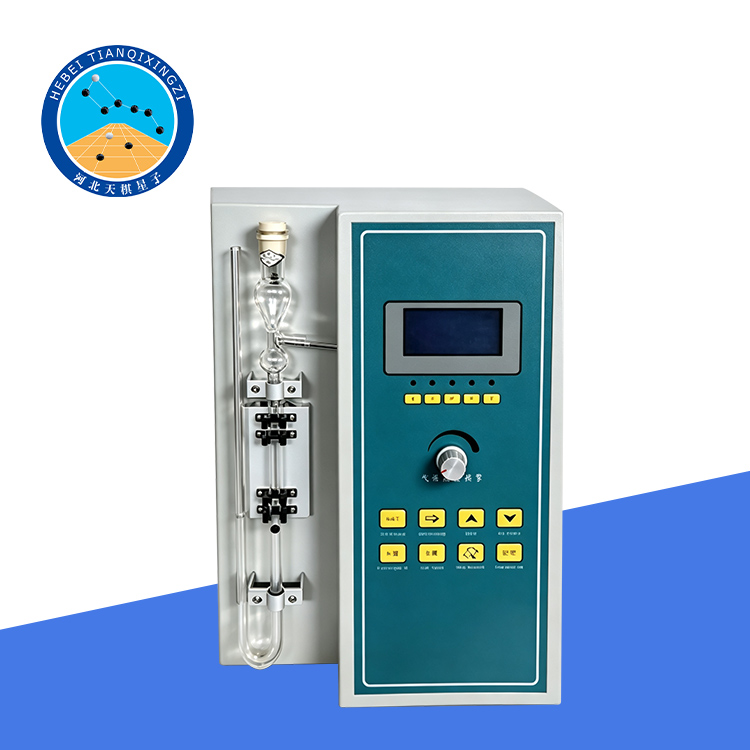

جهاز أوتوماتيكي لاختبار نعومة الأسمنت بطريقة بلين

الموديل: TD8074-5

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز نفاذية الهواء بطريقة بلين بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمواصفة الصناعية الصينية JTG E30-2005، طرق اختبار الأسمنت والخرسانة الأسمنتية لهندسة الطرق السريعة (T0504-2005، طريقة تحديد المساحة السطحية النوعية للأسمنت بطريقة بلين). يتوافق الجهاز مع المتطلبات ذات الصلة للمواصفة GB 8074-2008، طريقة تحديد المساحة السطحية النوعية للأسمنت، وقد تم تطويره بالرجوع إلى طريقة نفاذية الهواء المحددة في ASTM C204-75.

يُستخدم الجهاز بشكل أساسي لتحديد المساحة السطحية النوعية للأسمنت، كما يمكن استخدامه لمجموعة متنوعة من المواد المسحوقة، بما في ذلك السيراميك، والمواد الكاشطة، والمعادن، والفحم، والمنتجات الغذائية، والمواد المتفجرة، والمساحيق الدقيقة الأخرى.

ثانياً: المواصفات الفنية

1. يستخدم متحكمًا دقيقًا عالي الموثوقية ودوائر متكاملة، يتكيف تلقائيًا مع درجات الحرارة المختلفة ويكشف حالة تشغيل الجهاز تلقائيًا لضمان نتائج قياس دقيقة وموثوقة.

2. يكشف تلقائيًا مستوى الماء، ويحسب وقت القياس تلقائيًا، ويقيس درجة الحرارة تلقائيًا، ويحسب النتائج ويعرضها تلقائيًا.

3. باستثناء التحميل اليدوي، تتم عملية الاختبار بالكامل تلقائيًا، مما يمنع الخطأ البشري.

4. بضغطة زر واحدة، تظهر نتيجة القياس؛ والتشغيل في غاية السهولة.

5. نطاق التطبيق: ينطبق على النطاق المحدد في معيار GB8074-2008.

٦. دقة القياس: خطأ نسبي أقل من ١٪.

٧. درجة الحرارة: ٨-٣٤ درجة مئوية

٨. مصدر الطاقة: تيار متردد ٢٢٠ فولت ±١٠٪

٩. القطر الداخلي لخلية النفاذية: ١٢٫٧ مم

١٠. ارتفاع طبقة العينة في خلية النفاذية: ١٥ مم

١١. عدد الثقوب في الصفيحة المثقبة: ٣٥ ثقبًا

١٢. فتحة اللوحة المثقبة: قطر ١.٠ مم؛

١٣. سمك اللوحة المثقبة: ١ مم؛

١٤. أبعاد التغليف: ٤٧×٢٦×٦٣ سم؛

15. الوزن الإجمالي/الوزن الصافي: 5 كجم؛

16. يمكن طباعة بيانات الاختبار مباشرةً باستخدام طابعة خارجية.

ثالثًا: الصيانة والعناية

١. امسح الجهاز بانتظام للحفاظ على نظافته. خزّنه في علبته المخصصة عند عدم استخدامه.

٢. حافظ على مستوى السائل في البارومتر عند الارتفاع المحدد.

٣. بعد الاختبار، نظّف الأسطوانة والصفيحة المثقبة وضعهما في علبة الملحقات لاستخدامهما لاحقًا.

٤. قبل الاختبار، تأكد من أن المضخة الكهرومغناطيسية تعمل بشكل صحيح، واضبط الضغط السلبي مسبقًا لمنع دخول السائل إليها عن طريق الخطأ. أثناء الاختبار، إذا لم يرتفع مستوى السائل إلى أعلى علامة، أو ارتفع بسرعة كبيرة ووصل إلى منتصف أنبوب الزجاج مع استمرار عمل المضخة والصمام، فاضغط على زر "تأكيد" لإيقاف الاختبار فورًا. ثم افتح الغطاء الخلفي للجهاز واضبط صمام الخانق المزود بالموصل لتنظيم معدل تغير الضغط السلبي.

5. تجنب تعريض أنبوب التصوير لأشعة الشمس المباشرة أو استخدامه في بيئات ذات تغيرات متكررة في شدة الإضاءة.

رابعاً: الملحقات

١. علبة الملحقات: قطعة واحدة

٢. ملعقة أخذ العينات: قطعة واحدة

٣. ملقط: قطعة واحدة

٤. فرشاة: قطعة واحدة

٥. سدادات مطاطية: قطعتان

٦. قاعدة أسطوانية: قطعة واحدة

٧. قضيب الضغط: قطعة واحدة

٨. صفيحة مثقبة: قطعة واحدة

٩. خلية قياس النفاذية: قطعة واحدة

١٠. مدك: قطعة واحدة

١١. أقراص ورق ترشيح بقطر ١٢٫٧ مم: كيس واحد
