صُمم جهاز اختبار نعومة الأسمنت الصديق للبيئة لتحديد نعومة الأسمنت باستخدام طريقة تحليل المنخل بالضغط السلبي. يتميز الجهاز بكفاءة عالية في جمع الغبار، وسرعة الاختبار، ودقة عالية، وقابلية تكرار جيدة، مما يُسهم في تقليل انبعاثات الغبار وتكرار الصيانة. يُناسب هذا الجهاز مصانع الأسمنت، ومختبرات البناء، والمؤسسات البحثية، ومرافق مراقبة الجودة.

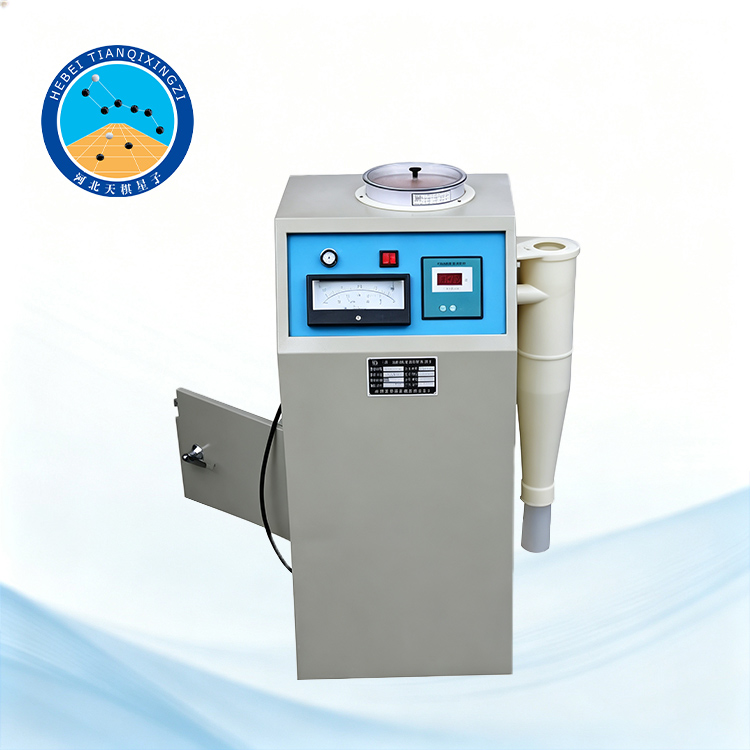

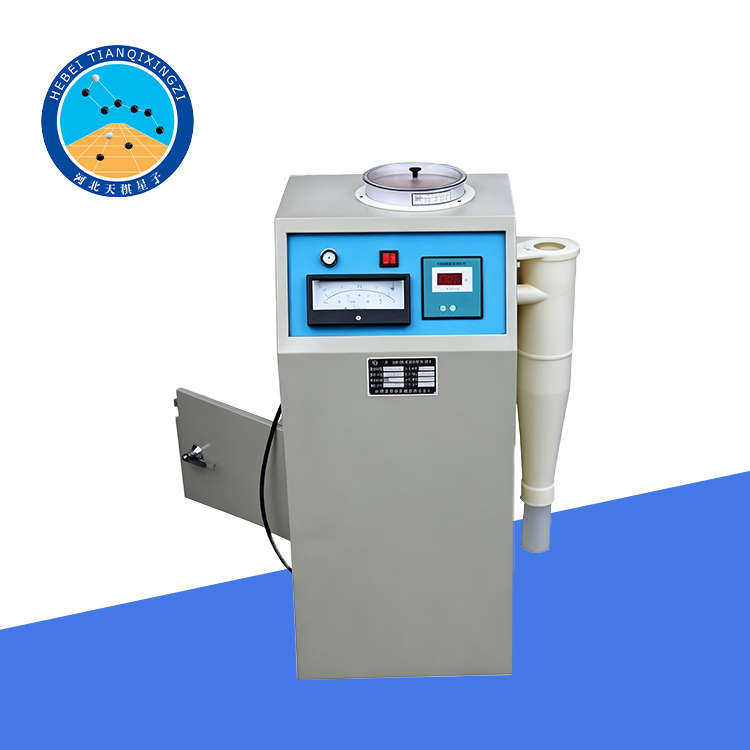

جهاز صديق للبيئة لاختبار نعومة الأسمنت

الموديل: TD502-2

أولاً: مقدمة عن المنتج

تم تصميم وتصنيع محلل الغربلة بالضغط السلبي الصديق للبيئة وفقًا للمواصفة JTG E51-2009، طرق اختبار المواد المثبتة بالمواد الرابطة غير العضوية لأعمال هندسة الطرق السريعة (T0818-2009، طريقة اختبار نعومة الرماد المتطاير).

المعيار المرجعي: ASTM C430-26، طريقة الاختبار القياسية لتحديد نعومة الأسمنت الهيدروليكي باستخدام منخل 45 ميكرومتر (رقم 325).

تحدد المواصفة إجراءات التحليل بالغربلة لتحديد نعومة الأسمنت باستخدام مناخل اختبار ذات فتحات مربعة بحجم 45 ميكرومتر و80 ميكرومتر. يقلل الجهاز من تأثير العوامل البشرية أثناء الاختبار ويساعد على تحسين دقة القياس. ويتميز بتصميم متطور، وعمر خدمة طويل، وأداء بيئي ممتاز، وسرعة عالية في إجراء التحليل بالغربلة، ودقة عالية، وقابلية جيدة لتكرار النتائج، ونطاق واسع من التطبيقات، مما يجعله حلاً موثوقًا لاختبار نعومة الأسمنت والمواد المسحوقة.

ثانياً: المعايير الفنية

1. دقة اختبار الغربلة: 1 مم - 0.030 مم

2. مدة الغربلة: تلقائية

3. نطاق تحكم قابل للتعديل: 120-180 ثانية

4. ضغط التشغيل السلبي: 4000-6000 باسكال

5. جهد التغذية: 220 فولت، 50 هرتز

6. سعة التغذية: 10 غ - 25 غ

7. مستوى الضوضاء: أقل من 75 ديسيبل

8. الوزن: 25 كغ

9. الأبعاد: 530 × 350 × 900 مم

ثالثًا: الوصف الهيكلي

يتكون جهاز تحليل المناخل الصديق للبيئة ذو الضغط السلبي من مكونين رئيسيين مدمجين في وحدة واحدة: جهاز تحليل المناخل ومكنسة كهربائية صناعية.

المكنسة الكهربائية الصناعية مزودة بمحرك، وكيس ترشيح، ونظام تنظيف الغبار. يُستخدم مقياس ضغط الفراغ لمراقبة الضغط السلبي، بينما يقوم وعاء تجميع الغبار بتجميع المسحوق الناعم والغبار الناتج أثناء عملية تحليل المناخل.

رابعاً: مبدأ التشغيل

يستخدم جهاز تحليل المناخل الصديق للبيئة ذو الضغط السلبي تدفق الهواء كوسيط دافع لتحليل المناخل. أثناء التشغيل، يُحافظ على النظام بأكمله تحت ضغط سلبي. تُسيّل المادة المراد اختبارها داخل المنخل بواسطة تدفق الهواء الناتج عن فوهة الهواء الدوارة، وتتحرك معه.

تحمل تيارات الهواء الجزيئات الدقيقة الأصغر من فتحة المنخل عبره وتُستخرج من حجرة الاختبار، بينما تبقى الجزيئات الخشنة الأكبر من فتحة المنخل على المنخل. تفصل هذه العملية الجزيئات وفقًا لحجمها، وتحدد مدى نعومة المادة.

تم دمج جامع غبار إعصاري صغير الحجم في نظام تحليل المنخل لجمع الجزيئات الدقيقة التي يحملها تدفق الهواء. تصل كفاءة الجمع إلى أكثر من 95%، مما يقلل بشكل كبير من عدد مرات التنظيف المطلوبة للمكنسة الكهربائية ويحسن الأداء البيئي للجهاز.

خامساً: إجراءات التشغيل

ضع المنخل على حامل المنخل في جهاز التحليل، وتأكد من إحكام إغلاقه. زن الكمية المطلوبة من العينة وفقًا لمعيار الاختبار المعتمد، ثم انقلها إلى المنخل، وأحكم إغلاق غطاء المنخل.

قم بتوصيل مصدر الطاقة. تأكد من تأريض مأخذ التيار الكهربائي بشكل صحيح. حدد مدة تحليل المنخل المطلوبة، ثم اضغط على زر التشغيل/الإيقاف لبدء الاختبار. سيعمل جهاز التحليل تلقائيًا ويتوقف عند انقضاء الوقت المحدد مسبقًا. بعد انتهاء الاختبار، زن المادة المتبقية على المنخل لتحديد نتيجة تحليل المنخل.

ضبط مدة تحليل المنخل: يوفر الجهاز مدد اختبار محددة مسبقًا، وهي 120 ثانية و180 ثانية. اضغط على زر اختيار المدة لتحديد المدة المطلوبة، ثم اضغط على زر التشغيل/الإيقاف لبدء تحليل المنخل.
