يجمع جهاز أخذ عينات الأسمنت الأوتوماتيكي لخط التعبئة بين أخذ العينات الأوتوماتيكي، وبرمجة توقيت أخذ العينات، وإمكانية ضبط حجم العينة، والتنظيف الأوتوماتيكي، والتحكم القائم على وحدة تحكم دقيقة (Microcontroller) في نظام واحد. وبالمقارنة مع أخذ العينات اليدوي، يساعد الجهاز على تقليل تدخل المشغل ويوفر عملية أخذ عينات أكثر اتساقًا أثناء عمليات إنتاج الأسمنت المستمرة ومناولة المواد.

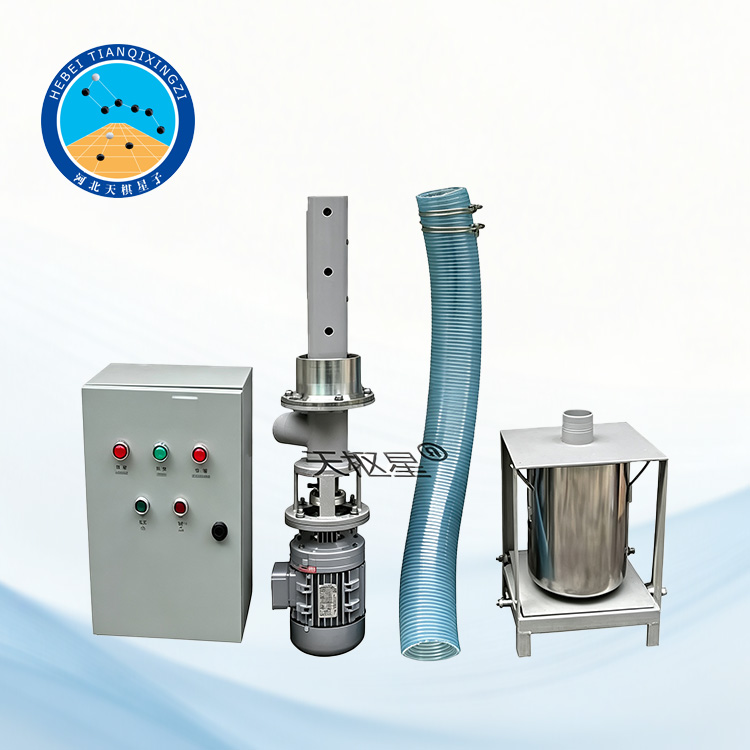

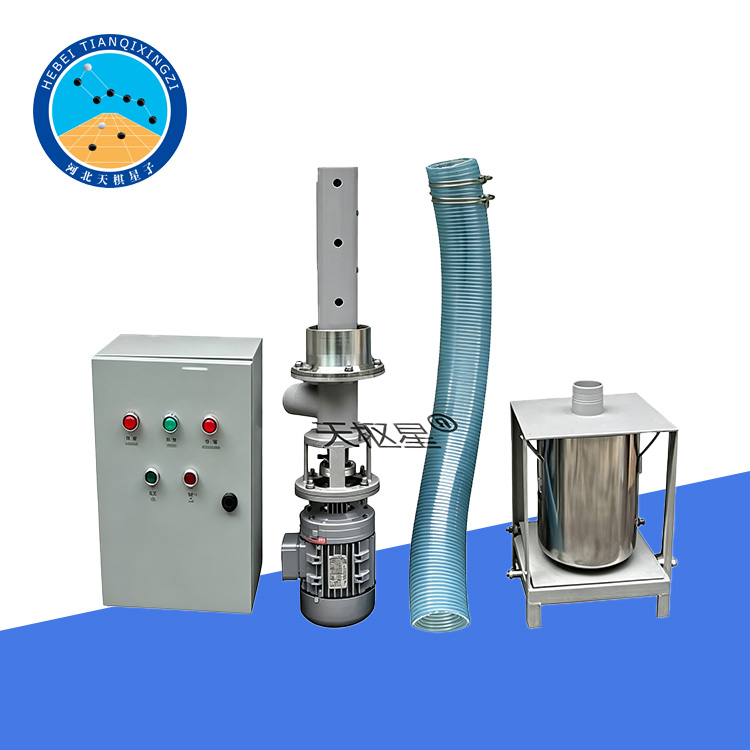

جهاز أخذ عينات الأسمنت الأوتوماتيكي أثناء التعبئة

الموديل: TD501-3

أولاً: مقدمة عن المنتج

تم تصميم هذا المنتج لأخذ عينات من المواد المسحوقة من صوامع الأسمنت وأنظمة نقل المساحيق في محطات خلط الملاط الأسمنتي والخرسانة، وكذلك من مختلف مراحل إنتاج الأسمنت. وهو مناسب لمراقبة جودة عمليات الإنتاج، وفحص المواد الخام، والتحليل المختبري. يتيح جهاز أخذ العينات جمع عينات ممثلة من المواد المسحوقة بسهولة، مما يوفر عينات موثوقة للاختبارات اللاحقة وتقييم الجودة.

ثانياً: المواصفات الفنية

١. أخذ العينات الذكي: يدعم أخذ العينات المستمر، وأخذ العينات المجدول، وأخذ العينات خلال فترات زمنية محددة مسبقًا.

٢. التنظيف التلقائي: يتميز النظام بوظيفة تنظيف تلقائي، ويحفظ سجلات أوقات أخذ العينات للمراجعة لاحقًا.

٣. حجم العينة القابل للتعديل: يمكن تعديل كمية العينة باستخدام طريقتين:

• الضبط الميكانيكي: حرك برغي الضبط لضبط فتحة أخذ العينات ثم ثبّته في مكانه.

• الضبط الإلكتروني: يوفر 10 مستويات للضبط. المستوى 1 يوفر أخذ عينات مستمر بأقصى سرعة، بينما تتوافق المستويات من 2 إلى 10 مع فترات أخذ عينات مختلفة، حيث يسمح كل مستوى بضبط فترة أخذ العينات من دقيقتين إلى 10 دقائق تقريبًا.

٤. التحكم بواسطة متحكم دقيق: مزود بمتحكم دقيق وساعة توقيت حقيقية مدمجة. تستمر الساعة بالعمل تلقائيًا حتى عند إيقاف تشغيل الجهاز.

٥. مصدر الطاقة: تيار متردد ٢٢٠ فولت ±١٠٪، ٥٠ هرتز، ١١٠ واط.

ثالثًا: تركيب جهاز أخذ عينات الأسمنت

1. تركيب جسم جهاز أخذ العينات: يمكن تركيب الجسم الرئيسي لجهاز أخذ العينات بجوار ناقل البرغي أو في موضع مناسب على جدار الصومعة. ثبّت جهاز أخذ العينات بإحكام في مكانه.

2. تركيب وحدة التحكم: ثبّت وحدة التحكم في مكان مناسب يسهل مراقبته وتشغيله. ثبّتها على الجدار باستخدام براغي التثبيت.

3. التوصيل الكهربائي: وصّل كابل الطاقة الخاص بمحرك أخذ العينات بوحدة التحكم. هام: تأكد من توصيل سلك التأريض بشكل صحيح قبل تشغيل الجهاز.

رابعاً: السمات الرئيسية

١. أخذ العينات التلقائي: يدعم أوضاع أخذ العينات المستمرة والمجدولة والمؤقتة لضمان مرونة التشغيل.

٢. حجم عينة قابل للتعديل: يمكن تعديل كمية العينة وفقًا لاختلاف المواد ومتطلبات الاختبار.

٣. التنظيف التلقائي: يساعد على تقليل المواد المتبقية داخل آلية أخذ العينات والحد من التلوث المتبادل.

٤. التحكم بواسطة وحدة تحكم دقيقة: يوفر تحكمًا دقيقًا وسهلًا في عمليات أخذ العينات.

٥. ساعة الوقت الحقيقي: تتيح ساعة الوقت الحقيقي المدمجة الحفاظ على جداول أخذ العينات تلقائيًا.

٦. تخزين سجلات أخذ العينات: يمكن تخزين معلومات وقت أخذ العينات لمراجعتها لاحقًا وتتبعها.

٧. سهولة التشغيل: صُممت وحدة التحكم لتسهيل ضبط المعايير والمراقبة والتشغيل الروتيني.

٨. تقليل التدخل اليدوي: يُسهم أخذ العينات التلقائي في تقليل الحاجة إلى العمالة وتحسين اتساق العينات.

خامساً: التطبيقات

جهاز أخذ عينات تعبئة الأسمنت الأوتوماتيكي مناسب لأخذ عينات تلقائية من المواد المسحوقة في:

مصانع الأسمنت؛

محطات خلط ملاط الأسمنت؛

محطات خلط الخرسانة؛

صوامع الأسمنت؛

أنظمة نقل المواد المسحوقة؛

خطوط إنتاج الأسمنت؛

مختبرات مواد البناء؛

مرافق مراقبة الجودة والتفتيش.

يمكن استخدامها لمراقبة جودة الإسمنت، ومتابعة عمليات الإنتاج، وفحص المواد الخام، وأخذ عينات من العمليات، وإجراء الاختبارات المعملية.
