جهاز قياس قوام فيبي الرقمي للخرسانة هو جهاز مختبري عالي الدقة مصمم لتحديد قوام فيبي وقابلية تشغيل خلطات الخرسانة الطازجة. يقوم الجهاز بقياس زمن الدمك بالاهتزاز المطلوب لوصول الخرسانة إلى حالة الدمك الكامل، مما يوفر نتائج اختبار دقيقة وموثوقة. يُستخدم الجهاز على نطاق واسع في مختبرات الخرسانة، ومراكز اختبار مواد البناء، ومعاهد البحوث الهندسية لمراقبة الجودة وتقييم المواد.

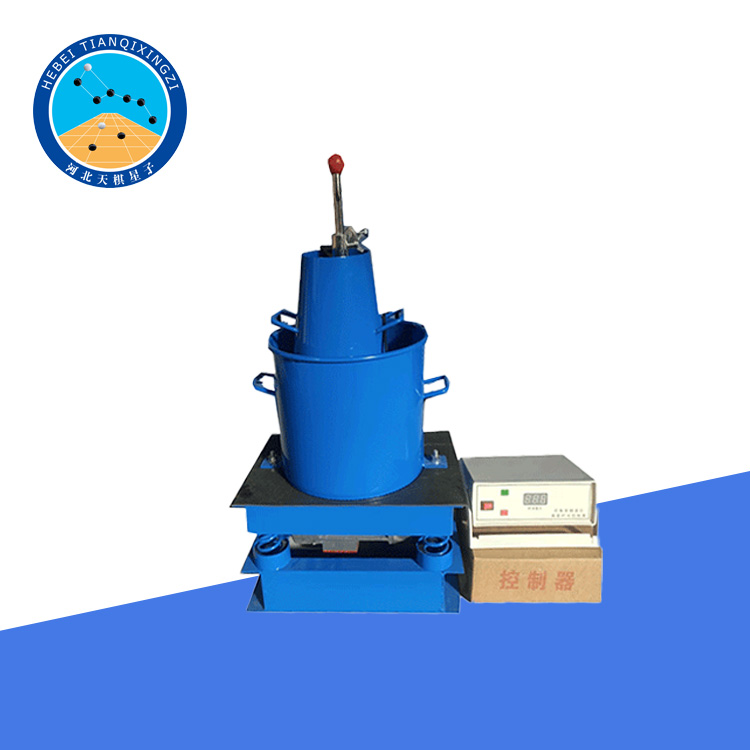

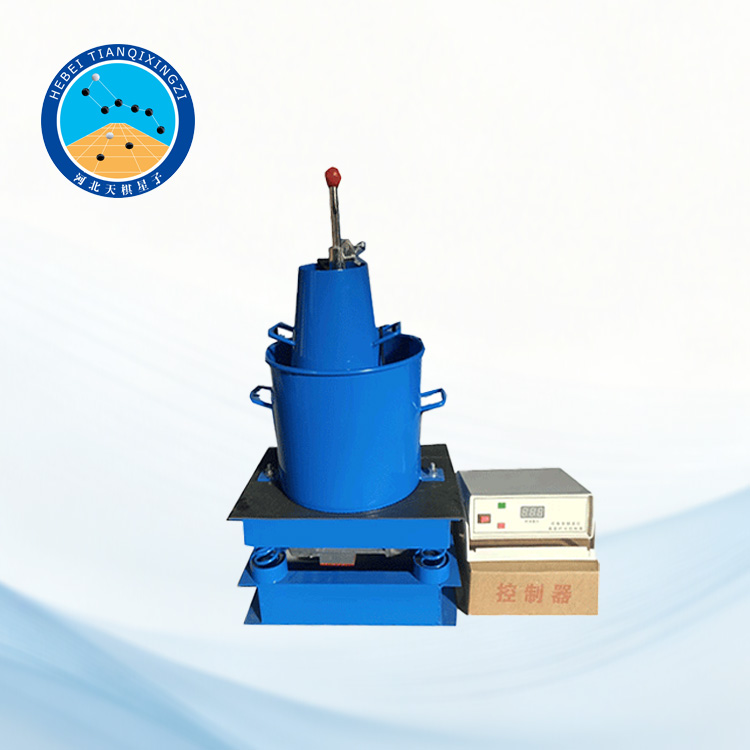

جهاز قياس قوام الخرسانة الرقمي بطريقة فيبي

الموديل: TD-WB3

أولاً: مقدمة عن المنتج

تم تصميم وتصنيع هذا الجهاز وفقًا للمعيار الوطني الصيني GB/T 50080-2016، مع الرجوع إلى المعايير EN 12350-3 و BS 1881:104 و UNI 9419. ويُستخدم بشكل رئيسي لتحديد قوام فيبي لخلطات الخرسانة الطازجة. يتم تحديد قيمة قوام الخرسانة من خلال قياس زمن الدمك بالاهتزاز (بالثواني) اللازم لوصول خلطة الخرسانة إلى حالة الدمك الكامل. الجهاز مناسب لاختبار خلطات الخرسانة التي لا يزيد الحجم الأقصى للركام فيها عن 40 مم، والتي يتراوح زمن فيبي لها بين 5 و30 ثانية.

ثانيًا: المعايير الفنية الرئيسية

مخروط الهبوط: القطر الداخلي العلوي: ١٠٠ ± ٢ مم

القطر الداخلي السفلي: ٢٠٠ ± ٢ مم

ارتفاع الأسطوانة: ٣٠٠ ± ٢ مم

أسطوانة السعة: القطر الداخلي: ٢٤٠ ± ٣ مم

الارتفاع الداخلي: ٢٠٠ ± ٢ مم

القرص: شفاف ومسطح

القطر: ٢٣٠ مم ± ٢ مم

السماكة: ١٠ مم ± ٢ مم

الكتلة الإجمالية للجزء المنزلق: ٢٧٥٠ غ ± ٥٠ غ

تردد الاهتزاز: ٥٠ هرتز ± ٣.٣ هرتز

سعة اهتزاز طاولة الاختبار (مع وعاء فارغ): 0.5 ± 0.10 مم

أبعاد الطاولة: الطول 380 مم، العرض 260 مم

نطاق التوقيت: 0.1 - 99.9 ثانية

الأبعاد الخارجية: 380 × 520 × 870 مم

جهد المحرك: 380 فولت

قدرة المحرك: 370 واط

ثالثًا: إجراء الاختبار

١. ضع الجهاز على سطح مستوٍ وثابت. استخدم قطعة قماش مبللة لترطيب الجدران الداخلية للوعاء، ومخروط الهبوط، وقادوس التغذية، والملحقات الأخرى.

٢. ارفع قادوس التغذية فوق مخروط الهبوط وثبّته. اضبط وضع الوعاء بحيث يكون محوره محاذيًا لمحور قادوس التغذية، ثم أحكم ربط الصامولة الدائرية.

٣. استخدم مجرفة صغيرة لملء مخروط الهبوط بعينة الخرسانة المطلوبة على ثلاث طبقات. بعد دك كل طبقة، يجب أن يصل ارتفاعها إلى حوالي ثلث ارتفاع المخروط. استخدم قضيب دك لضغط الخرسانة بالتساوي ٢٥ مرة على المقطع العرضي لكل طبقة. عند دك الطبقتين الثانية والعلوية، يجب أن يخترق القضيب الطبقة الحالية ويدخل مباشرةً في الطبقة العلوية التالية. بعد الدك، اكشط السطح العلوي حتى يصبح ناعمًا.

٤. أدر القرص الشفاف فوق مخروط اختبار الهبوط، وثبّت برغي التثبيت، واضبط الجهاز على الصفر.

٥. أبعد قادوس التغذية والقرص الشفاف، ثم ارفع مخروط اختبار الهبوط عموديًا. تأكد خلال هذه العملية من عدم تعرض عينة الخرسانة لأي حركة التواء أفقية.

٦. أدر القرص الشفاف على السطح العلوي لمخروط الخرسانة، وفك برغي التثبيت، ثم أنزل القرص برفق حتى يلامس سطح الخرسانة. القيمة المعروضة هي قيمة الهبوط.

٧. اضغط زر "بدء/إيقاف" على وحدة التحكم مع تشغيل ساعة الإيقاف في الوقت نفسه. عندما يتسبب الاهتزاز في ملامسة السطح السفلي للقرص الشفاف لمعجون الأسمنت بالكامل (يُسمح بوجود كمية صغيرة من فقاعات الهواء المحصورة)، أوقف ساعة الإيقاف فورًا وأطفئ طاولة الاهتزاز.

٨. سجّل الوقت الظاهر على ساعة الإيقاف بدقة ٠.٥ ثانية.

رابعاً: صيانة وفحص جهاز قياس قوام فيبي الرقمي

١. بعد كل استخدام، يجب تنظيف الحاوية، وقادوس التغذية، ومخروط الهبوط، والقرص الشفاف جيدًا وتجفيفها بقطعة قماش. يجب إزالة معجون الأسمنت الموجود على القرص الشفاف تمامًا لضمان وضوح الرؤية أثناء الاختبار التالي. (بعد تنظيف الجهاز، جففه جيدًا، مع الحرص على حماية المكونات الكهربائية من الرطوبة).

٢. قبل بدء الاهتزاز في كل مرة، تأكد من أن جميع المكونات والأجزاء مثبتة في مكانها الصحيح وأن جميع البراغي مُحكمة الربط.

٣. خلال الاستخدام طويل الأمد، إذا أصبح القرص الشفاف باهتًا أو خشنًا، فيجب تلميعه فورًا. إذا كان سمكه أقل من ٨ مم، فيجب استبداله على الفور. أثناء التشغيل، إذا كان الحمل المطبق أقل من ٢٧٠٠ غرام، فاستبدل القرص الشفاف أو أضف أوزانًا إضافية. يمكن إضافة الوزن الإضافي بتثبيت حلقة معدنية بكتلة تعادل ٥٠ غرامًا أسفل البرغي العلوي.
