يُستخدم هذا الجهاز بشكل رئيسي لتقييم التفاعلية القلوية للركام، بما في ذلك تفاعل القلويات مع السيليكا (ASR) وتفاعل القلويات مع الكربونات (ACR). ويُستخدم على نطاق واسع في أبحاث متانة الخرسانة، واختبارات مواد البناء، وهندسة الطرق (JTG E42-2005)، وهندسة السكك الحديدية (TB/T 3275-2018)، وغيرها من المجالات ذات الصلة.

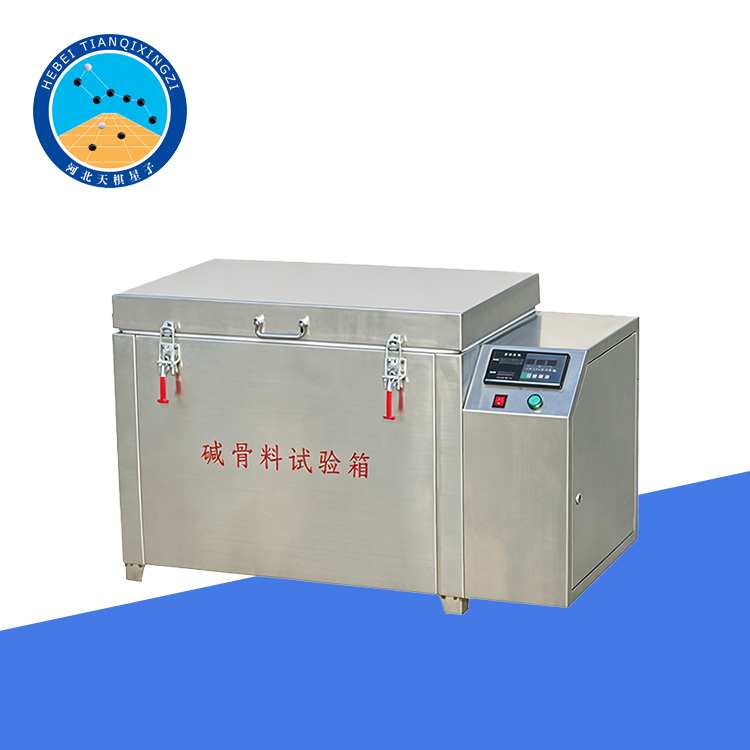

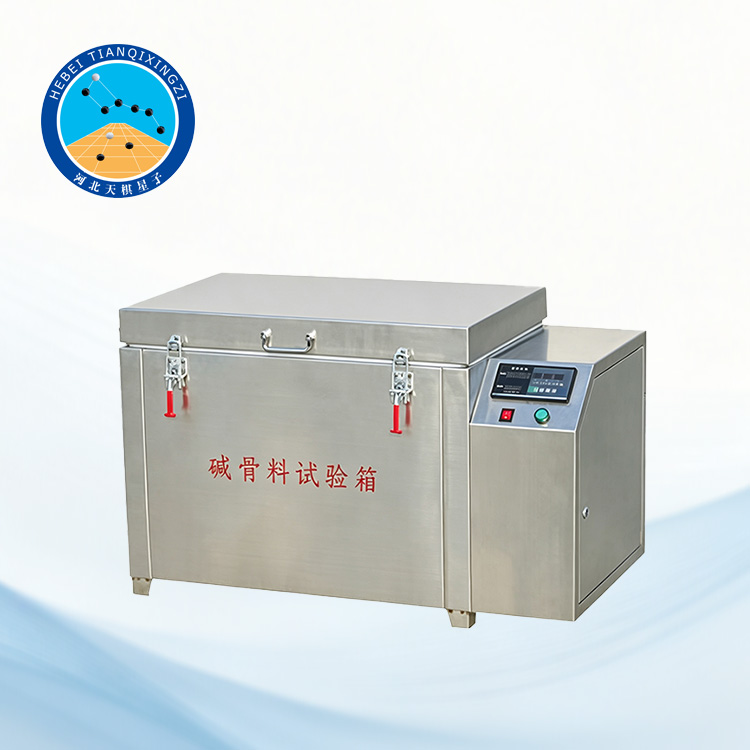

غرفة اختبار تفاعل القلويات مع الركام (AAR)

الموديل: TD325-2

أولاً: نظرة عامة على المنتج

غرفة اختبار تفاعل القلويات مع الركام (AAR) هي معدات اختبار متخصصة مصممة وفقًا للمعايير المحلية والدولية، بما في ذلك معيار GB/T 50082-2024 لطرق اختبار الأداء طويل المدى ومتانة الخرسانة العادية، ومعيار GB/T 50733-2011 للمواصفات الفنية لمنع تفاعل القلويات مع الركام في الخرسانة، وطريقة الاختبار القياسية ASTM C1260 للتفاعل القلوي المحتمل للركام (طريقة قضيب الملاط)، وطريقة الاختبار القياسية ASTM C1567 لتحديد التفاعل القلوي المحتمل للسيليكا لمجموعات المواد الأسمنتية والركام.

ثانياً: هيكل المنتج

تتكون حجرة الاختبار من المكونات الرئيسية التالية:

1. جسم الحجرة:

• الحجرة الداخلية: مصنوعة من صفائح فولاذية مقاومة للصدأ عالية الجودة، تتميز بمقاومة ممتازة للتآكل.

• الغلاف الخارجي: مصنوع من صفائح فولاذية مدلفنة على البارد ومختومة، مما يوفر مقاومة جيدة للتآكل ومتانة هيكلية عالية.

• طبقة العزل: عزل رغوي متكامل من البولي يوريثان لأداء عزل حراري عالي الكفاءة.

٢. نظام التحكم:

• وحدة تحكم ذكية في درجة الحرارة: توفر تحكمًا دقيقًا في درجة الحرارة ووقت الاختبار.

• أنبوب التسخين: مصنوع من الفولاذ المقاوم للصدأ لتسخين متجانس وفعال.

• مضخة الماء: مزودة بنظام تدوير الماء (القدرة: ٤٠ واط).

3. الأجهزة المساعدة:

• قناة مانعة لتسرب الماء: تمنع تسرب البخار وتضمن بيئة اختبار محكمة الإغلاق.

• منفذ مراقبة درجة الحرارة: يتيح مراقبة درجة الحرارة داخل الحجرة في الوقت الفعلي.

• حامل العينات: حامل قابل للتعديل مناسب لعينات الاختبار ذات الأحجام المختلفة.

ثالثًا: مبدأ العمل

١. يقوم أنبوب التسخين برفع درجة الحرارة داخل الحجرة إلى درجة الحرارة المحددة مسبقًا (الحد الأدنى) ويحافظ على ثباتها.

٢. عند انخفاض درجة الحرارة عن القيمة المحددة مسبقًا، يبدأ نظام التسخين بالعمل تلقائيًا. وبعد انقضاء مدة الاختبار المحددة مسبقًا، يتوقف الجهاز عن العمل تلقائيًا.

٣. تضمن مضخة الماء دورانًا مستمرًا للماء داخل الحجرة، مما يوفر توزيعًا متجانسًا لدرجة الحرارة ويحسن دقة الاختبار.

رابعاً: المعايير الفنية الرئيسية

1. نطاق التحكم في درجة الحرارة: من درجة حرارة الغرفة إلى 100 درجة مئوية (قابل للتعديل)

2. دقة التحكم في درجة الحرارة: ±0.2 درجة مئوية

3. نطاق التحكم في الوقت: من 1 إلى 144000 دقيقة (100 يوم)

4. دقة التحكم في الوقت: ±1 دقيقة

5. جهد التغذية: 380 فولت ±10 فولت

٦. التردد: ٥٠ ± ١ هرتز

٧. قدرة مضخة الماء: ٤٠ واط

٨. أبعاد العبوة (مم): ١١١٠ × ٦٤٠ × ٧١٠

٩. الوزن الإجمالي / الوزن الصافي (كجم): ٦٣ كجم / ٤٧ كجم

خامساً: خصائص المنتج

1. تحكم دقيق للغاية في درجة الحرارة

يعتمد نظام التحكم الذكي في درجة الحرارة تقنية PID المتقدمة للحفاظ على استقرار درجة الحرارة وضمان نتائج اختبار موثوقة خلال اختبارات تفاعل القلويات طويلة الأمد.

2. توزيع متجانس لدرجة الحرارة

يعمل نظام تدوير المياه المدمج على تحسين تجانس درجة الحرارة داخل الحجرة، مما يقلل من فروق درجات الحرارة ويعزز دقة نتائج الاختبار وقابليتها للتكرار.

3. تصميم متين ومقاوم للتآكل

توفر الحجرة الداخلية المصنوعة من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل، وهي مناسبة لبيئات الاختبار طويلة الأمد التي تتضمن درجات حرارة ورطوبة عاليتين.

4. تشغيل متواصل طويل الأمد

يدعم الجهاز فترات اختبار ممتدة تصل إلى 100 يوم، ما يلبي متطلبات تقييم متانة الخرسانة على المدى الطويل واختبار تفاعل الركام.

٥. نظام دعم العينات القابل للتعديل

يُتيح حامل العينات القابل للتعديل وضع قضبان الملاط، وموشورات الخرسانة، وغيرها من عينات الاختبار ذات الأحجام المختلفة بسهولة.

٦. تشغيل آمن وموثوق

يُجهز النظام بحماية للتحكم في درجة الحرارة ووظائف دوران مياه مستقرة لضمان التشغيل الآمن أثناء الاختبارات المستمرة.

سادساً: التطبيقات

تُستخدم غرفة اختبار تفاعل القلويات مع الركام (AAR) على نطاق واسع للأغراض التالية:

تقييم احتمالية تفاعل الركام مع القلويات.

اختبارات تمدد قضبان المونة المعجلة وفقًا للمعيار ASTM C1260.

اختبارات تمدد موشورات الخرسانة لتقييم تفاعل القلويات مع الركام.

أبحاث حول متانة الخرسانة وأدائها على المدى الطويل.

مراقبة جودة الركام المستخدم في مشاريع البناء.

الاختبارات المعملية لقطاعات الطرق السريعة والسكك الحديدية والهندسة الهيدروليكية ومواد البناء.
